Этапы безопасного демонтажа автоматов
Демонтаж автоматических выключателей — это работа с электрооборудованием под напряжением, требующая строгого соблюдения правил электробезопасности. Неправильные действия могут привести к поражению электрическим током, короткому замыканию или повреждению электрощитка. Следуйте пошаговой инструкции для безопасного снятия автоматов.
Пошаговый процесс демонтажа автоматических выключателей
Шаг 1. Полное обесточивание электрического щитка
Первое и главное правило электробезопасности — никогда не работайте с оборудованием под напряжением:
- Отключите вводной автомат в квартирном щитке — это главный выключатель, который подает питание на всю квартиру
- Если работаете с этажным или подъездным щитом, отключите автомат, питающий вашу квартиру
- В частном доме обесточьте вводной автомат в главном распределительном щите
- Дождитесь 1-2 минуты для полного обесточивания цепей и разряда конденсаторов
Важно: если в щитке установлено несколько групп автоматов, отключения одного из них недостаточно — обесточивайте весь щиток вводным автоматом.
Шаг 2. Проверка отсутствия напряжения индикатором
Никогда не полагайтесь только на положение выключателя — всегда проверяйте отсутствие напряжения:
- Используйте индикаторную отвертку (с неоновой лампочкой) или бесконтактный индикатор напряжения
- Прикоснитесь индикатором к верхним контактам автоматов (входным клеммам) — лампочка не должна светиться
- Проверьте нижние контакты (отходящие линии) — также не должно быть напряжения
- Проверьте корпус щитка и DIN-рейку — на них не должно быть потенциала
Если индикатор показывает наличие напряжения после отключения вводного автомата, значит, в схеме подключения есть ошибка — вызовите электрика для диагностики.

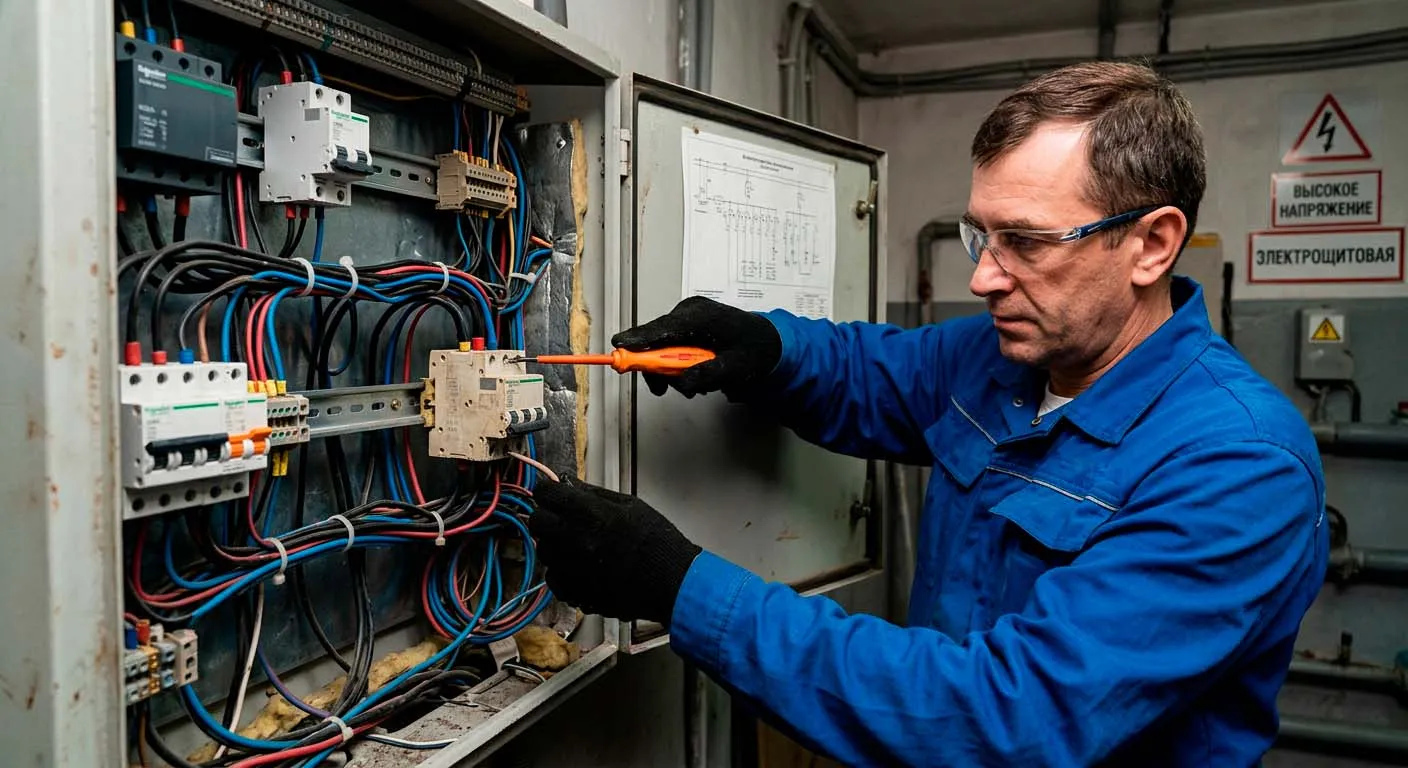

Шаг 3. Отключение проводов от автоматического выключателя
После подтверждения отсутствия напряжения приступайте к отключению проводов:
- Открутите винты крепления проводов на верхних (входных) и нижних (выходных) клеммах автомата
- Используйте отвертку с изолированной ручкой (диэлектрическая отвертка)
- Аккуратно извлеките провода из клемм, не дергайте за изоляцию
- Если провода многожильные и обжаты наконечниками НШВИ, снимайте вместе с наконечниками
- Отогните провода в стороны, чтобы они не касались клемм и корпуса щитка
Внимание: если в щитке тесно и провода плотно уложены, освободите пространство вокруг демонтируемого автомата, чтобы случайно не повредить соседние подключения.

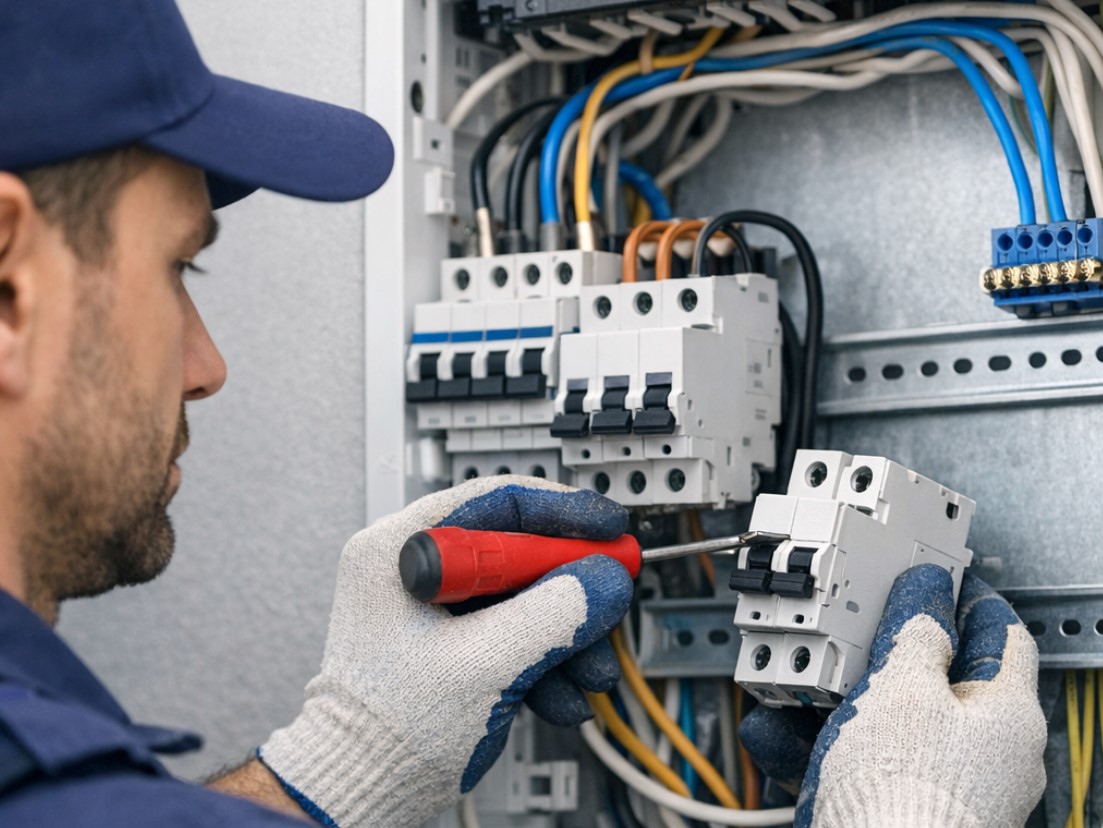

Шаг 4. Снятие автомата с DIN-рейки
Автоматические выключатели крепятся на стандартную DIN-рейку с помощью защелки:
- Найдите пластиковую защелку в нижней части автомата (обычно оранжевого или серого цвета)
- Вставьте плоскую отвертку в паз защелки и потяните на себя (или вниз, в зависимости от модели)
- Одновременно потяните нижнюю часть автомата на себя — он освободится от рейки
- Приподнимите автомат вверх и снимите с DIN-рейки полностью
Если автоматы установлены плотно друг к другу, может потребоваться сначала снять соседние автоматы для удобства доступа к защелке.
Шаг 5. Маркировка снятых проводов
Чтобы не перепутать провода при обратной установке автоматов или монтаже новых, обязательно маркируйте их:
- Используйте маркировочные бирки или изоленту разных цветов
- Подпишите назначение каждого провода: "кухня розетки", "ванная свет", "коридор", "стиральная машина" и т.д.
- Запишите схему подключения или сфотографируйте щиток до начала демонтажа
- Отметьте, какой провод был подключен к верхней клемме (питание), а какой к нижней (нагрузка)
Правильная маркировка сэкономит время при монтаже новых автоматов и предотвратит ошибки в подключении.
Меры безопасности при демонтаже автоматов
Диэлектрические перчатки
Используйте резиновые диэлектрические перчатки класса 00 или 0 (выдерживают напряжение до 1000 В). Они защитят от остаточного напряжения в случае ошибки при обесточивании щитка.
Инструмент с изоляцией
Применяйте только инструмент с изолированными ручками:
- Отвертки с диэлектрическим покрытием
- Пассатижи с изолированными ручками
- Бокорезы с защитой до 1000 В
Изоляция должна быть целой, без трещин и повреждений.
Работа при достаточном освещении
Электрощиток должен быть хорошо освещен:
- Используйте фонарик или налобный светильник, если в щитке темно
- Не работайте в полумраке — можно перепутать провода или случайно коснуться соседних клемм
- При обесточивании квартиры свет погаснет — подготовьте автономное освещение заранее
Исключение присутствия детей и домашних животных
Во время работы с электрощитком не допускайте в помещение детей и животных — они могут случайно помешать, отвлечь или получить травму.
Утилизация старых автоматических выключателей
Отработавшие свой срок автоматы нельзя выбрасывать в обычный мусор:
- Сдайте старые автоматы в пункты приема металлолома — корпуса содержат медь и алюминий
- В некоторых городах есть пункты приема электротехнических отходов
- Электромонтажные компании могут забрать старые автоматы при установке новых
Схема последовательности демонтажа
Визуальная последовательность действий:
- 🔴 Отключить вводной автомат
- 🔍 Проверить отсутствие напряжения индикатором
- 🔧 Ослабить винты клемм и извлечь провода
- 📝 Промаркировать снятые провода
- 📌 Отжать защелку и снять автомат с DIN-рейки
- ✅ Убедиться, что все провода изолированы и не касаются друг друга
Типичные ошибки при демонтаже автоматов
- Демонтаж под напряжением — грубейшее нарушение, чреватое поражением током и коротким замыканием
- Отсутствие проверки индикатором — полагаться только на отключенный автомат опасно
- Использование неподходящего инструмента — работа отверткой без изоляции увеличивает риск
- Отсутствие маркировки — приводит к путанице при подключении новых автоматов
- Повреждение изоляции проводов — при извлечении из клемм можно повредить жилы
Демонтаж автоматических выключателей — это ответственная задача, требующая соблюдения правил электробезопасности. Если у вас нет опыта работы с электрощитком, лучше доверить демонтаж профессиональному электрику. Неправильные действия могут привести к травмам, повреждению оборудования или пожару.
