Электрический щиток — это сердце домашней электросети, а защитные устройства, которые в нем установлены — стражи безопасности. Каждый день они незаметно выполняют свою работу и готовы в любой момент предотвратить трагедию. Среди них особое место занимают УЗО и дифференциальные автоматы. Некоторые пользователи часто путают эти устройства и не понимают, в чем заключается разница между ними.

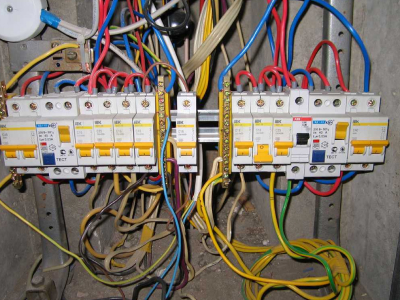

Из чего состоит электрический щиток
Прежде чем углубляться в технические детали, представим типичную ситуацию. Вы включаете электрочайник, и внезапно в квартире гаснет свет. Что произошло? Сработала защита. Но какая именно и почему — вопрос, ответ на который зависит от того, какие устройства установлены в вашем электрощитке.
Автоматический выключатель: первая линия обороны
Автоматический выключатель, или просто «автомат», — это базовый элемент защиты электросети. Его главная задача — защитить проводку от перегрузки и короткого замыкания. Внутри автомата находятся два механизма расцепления:
- Электромагнитный расцепитель — срабатывает мгновенно при коротком замыкании, когда ток возрастает в десятки раз.
- Тепловой расцепитель — биметаллическая пластина, которая изгибается при длительном превышении номинального тока и размыкает цепь.
Автоматы классифицируются по времятоковым характеристикам (B, C, D) и номинальному току (от 6 до 125 А). Для бытовых нужд чаще всего используются автоматы типа C с номиналами 16, 20 или 25 А.
УЗО: защита от невидимой опасности
Устройство защитного отключения работает по принципиально иному принципу. Внутри УЗО находится дифференциальный трансформатор, который постоянно сравнивает ток, входящий в квартиру по фазному проводу, с током, возвращающимся по нулевому проводнику.
В нормальной ситуации эти токи равны. Но стоит появиться утечке — например, если человек коснется оголенного провода или произойдет пробой изоляции на корпус стиральной машины — баланс нарушается. УЗО мгновенно фиксирует эту разницу и отключает питание.
Совет мастера: при выборе УЗО обращайте внимание на два ключевых параметра: номинальный ток и ток утечки (дифференциальный ток). Для защиты человека от поражения электрическим током достаточно УЗО с током утечки 30 мА. Для детских комнат и ванных рекомендую устанавливать устройства с чувствительностью 10 мА — они сработают быстрее, и человек практически не почувствует удара током.
Дифференциальный автомат: два в одном
Дифавтомат — это гибридное устройство, объединяющее функции УЗО и автоматического выключателя в одном корпусе. По сути, это комплексное решение для защиты конкретной линии от всех основных электрических опасностей:
- утечки тока на землю;
- короткого замыкания;
- перегрузки по току.
Конструктивно дифавтомат содержит все элементы обычного автомата плюс дифференциальный трансформатор тока с электронной схемой обработки сигнала.
Технические характеристики: что скрывается за цифрами
Чтобы правильно выбрать защитное устройство, необходимо понимать его технические параметры. Рассмотрим их подробнее.
Параметры УЗО
- Номинальный ток (In) — максимальный длительный ток, который может пропускать УЗО без повреждений. Стандартный ряд: 16, 25, 32, 40, 63, 80, 100 А.
- Номинальный дифференциальный ток (IΔn) — минимальная утечка, при которой срабатывает защита. Типовые значения: 10, 30, 100, 300 мА.
- Тип УЗО по форме тока утечки:
- AC — реагирует только на переменный синусоидальный ток;
- A — реагирует на переменный и пульсирующий постоянный ток;
- B — универсальный тип, реагирует на все виды токов утечки.
- Время срабатывания — для УЗО общего типа не более 0,3 секунды, для селективных — с задержкой 0,06-0,5 секунды.
Параметры дифавтомата
Дифавтомат имеет все характеристики УЗО плюс параметры автоматического выключателя:
- Номинальный ток и характеристика срабатывания (B, C, D).
- Отключающая способность — максимальный ток короткого замыкания, который способен отключить автомат.
- Класс токоограничения — скорость срабатывания при коротком замыкании.
Совет мастера: при выборе дифавтомата обязательно проверяйте наличие кнопки «Тест». Это не просто удобная функция — согласно ПУЭ, защитные устройства необходимо проверять не реже одного раза в месяц. Нажатие кнопки имитирует утечку тока и дает возможность убедиться в исправности устройства.
Схемы подключения: от простого к сложному
Рассмотрим основные схемы подключения устройств.
Классическая схема с УЗО

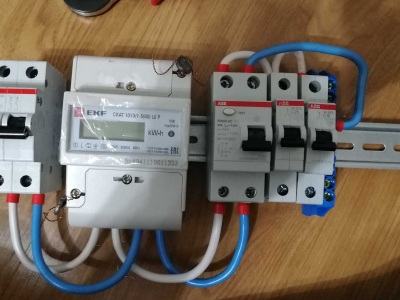

В типовой квартире с однофазным питанием схема выглядит следующим образом:
- Вводный автомат — защищает всю квартиру от перегрузки.
- Общее УЗО — контролирует утечки по всей электросети (обычно 40-63 А, 30 мА).

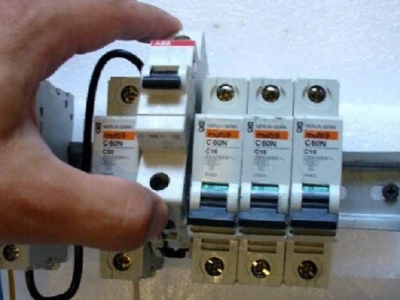

- Групповые автоматы — по одному на каждую линию (освещение, розетки, мощные потребители).
- Дополнительные УЗО — для влажных помещений (16-25 А, 10 мА).
Схема с дифавтоматами
При использовании дифавтоматов схема упрощается:
- Вводный автомат.
- Дифавтоматы — по одному на каждую защищаемую линию
Такая схема проще в монтаже, но дороже в реализации, особенно для больших квартир с множеством групп потребителей.
Сравнительный анализ: выбираем оптимальное решение
Так все-таки, что выбрать? Сводные данные по обоим типам устройств собраны в таблице. Ниже даны пояснения.
|
Параметр |
УЗО + автомат |
Дифавтомат |
|
Функциональность |
Защита от утечки тока (УЗО) + защита от КЗ и перегрузки (автомат) |
Комплексная защита в одном устройстве |
|
Занимаемое место в щитке |
3-4 модуля (УЗО + автомат) |
2-4 модуля |
|
Стоимость защиты одной линии |
300-500 руб. (автомат) + стоимость УЗО |
2500-5000 руб. |
|
Возможность групповой защиты |
Да, одно УЗО на несколько автоматов |
Нет, только индивидуальная защита |
|
Диагностика неисправности |
Легко определить причину срабатывания |
Требуется дополнительная диагностика |
|
Селективность защиты |
Высокая (можно настроить каскадную защиту) |
Ограниченная |
|
Надежность |
Высокая (независимые устройства) |
Средняя (отказ одного элемента выводит из строя всю защиту) |
|
Сложность монтажа |
Требуется больше соединений |
Простой монтаж |
|
Обслуживание |
Раздельная проверка устройств |
Единая кнопка тестирования |
Экономические расчеты: считаем реальную выгоду
Рассмотрим конкретный пример для трехкомнатной квартиры площадью 75 м².
Вариант 1: УЗО + автоматы:
- Вводное УЗО 63А/30мА типа А — 4500 руб.
- УЗО для ванной 25А/10мА — 3200 руб.
- Автоматы 16А (8 шт.) — 2400 руб.
- Автоматы 20А (2 шт.) — 600 руб.
- Автомат 25А (1 шт.) — 300 руб.
Итого: 11 000 руб.
Вариант 2: Дифавтоматы:
- Дифавтоматы 16А/30мА (8 шт.) — 24 000 руб.
- Дифавтоматы 20А/30мА (2 шт.) — 7 000 руб.
- Дифавтомат 25А/10мА для ванной — 4 500 руб.
Итого: 35 500 руб.
Разница составляет более 24 000 рублей — существенная сумма для семейного бюджета.
Совет мастера: оптимальное решение для большинства квартир — комбинированная схема. Установите общее УЗО на вводе, групповые автоматы для основных линий, а для критически важных потребителей (стиральная машина, водонагреватель) используйте отдельные дифавтоматы. Защита будет максимально надежной, а расходы на обустройство электросхемы не такими значительными.

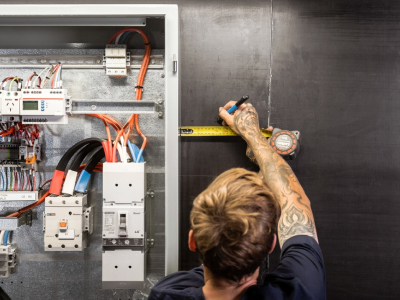

Особенности монтажа и эксплуатации

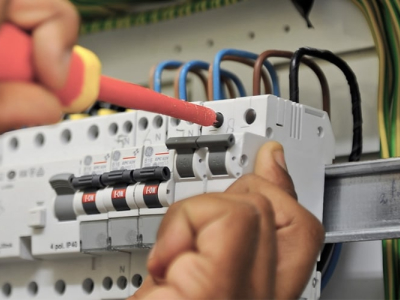

Основные правила установки УЗО:
- Последовательность подключения: УЗО всегда устанавливается после вводного автомата, но перед групповыми автоматическими выключателями.
- Согласование номиналов: номинальный ток УЗО должен быть на ступень выше суммарного тока защищаемых автоматов. Например, для трех автоматов по 16А используйте УЗО на 63А.
- Заземление: УЗО работает корректно только при наличии защитного заземления (PE-проводник). В старых домах с системой TN-C установка УЗО требует особого подхода.
Какие ошибки допускают пользователи:
- Объединяют нулевые проводники после УЗО — это приводит к ложным срабатываниям.
- Путают фазу и ноль.
- Превышают длину проводников — из-за этого создаются дополнительные токи утечки.
- Игнорируют селективность — это приводит к неправильному выбору времени срабатывания.
Экспертные рекомендации по выбору
Когда выбрать УЗО + автоматы:
- Большая квартира или дом с множеством групп потребителей.
- Ограниченный бюджет на электромонтаж.
- Необходимость в гибкой настройке защиты.
- Планируется поэтапная модернизация электросети.
Когда предпочтительны дифавтоматы:
- Малогабаритный электрощиток.
- Защита отдельных мощных потребителей.
- Простота обслуживания важнее экономии.

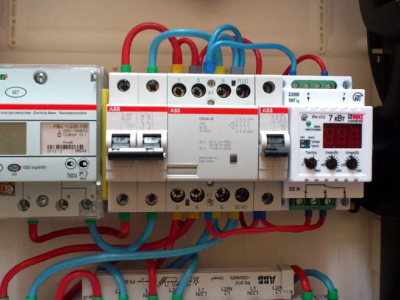

Совет мастера: для загородных домов с нестабильным электроснабжением рекомендую использовать дифавтоматы с расширенным диапазоном рабочего напряжения (150-280 В) и встроенной защитой от импульсных перенапряжений. Они уберегут дорогостоящую технику от скачков напряжения.
Техника безопасности и обслуживание

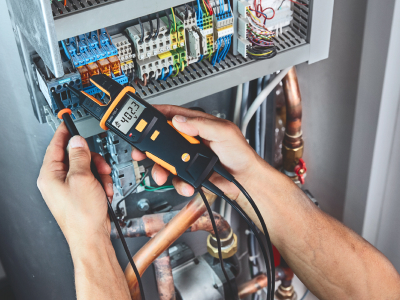

Любые защитные устройства требуют регулярного обслуживания. Что нужно делать:

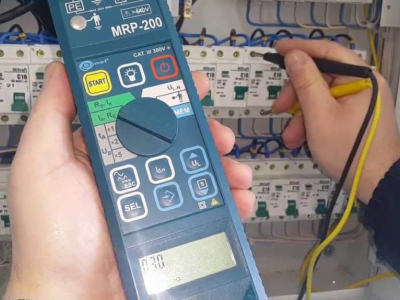

- Ежемесячное тестировать устройства кнопкой «Тест».
- Визуально осматривать на предмет следов нагрева или повреждений.
- Подтягивать контакты раз в год.
- Менять устройства каждые 10-15 лет эксплуатации.
Кейс мастера: как я решил проблему с некорректным срабатыванием дифавтомата в квартире
Ситуация
Ко мне обратился клиент с проблемой: после установки нового дифференциального автомата в квартире устройство постоянно срабатывало при включении бытовых приборов. Особенно часто это происходило при одновременной работе нескольких видов техники, например, стиральной машины и микроволновки. Клиент отметил, что ранее таких проблем не было, и подозревал неисправность нового дифавтомата.
Диагностика
Я начал с визуального осмотра электрощита и схемы подключения дифавтомата. Было обнаружено, что нулевой провод после дифавтомата был соединен с общей нулевой шиной, к которой подключены нули от других автоматов. Это является распространенной ошибкой при подключении дифференциальных автоматов, особенно в системах с устаревшей проводкой типа TN-C.
Такое соединение приводит к тому, что часть тока возвращается не через дифавтомат, а по общему нулю, создавая разницу между входным и выходным токами. Это воспринимается устройством как утечка тока, и оно срабатывает, отключая питание.
Что я сделал
Я выполнил следующие работы:
- Отключил питание и переподключил нулевой провод после дифавтомата, выделив его в отдельную нулевую шину, не связанную с другими нулями.
- Проверил правильность подключения фазного провода и убедился в отсутствии соединения нуля с землей после дифавтомата.
После внесенных изменений провел тестирование: включил дифавтомат и поочередно начал запускать бытовые приборы. Устройство работало стабильно, срабатываний не происходило. Клиента проинформировал о важности правильного подключения дифавтоматов и рекомендовал регулярный осмотр электрощита для предотвращения подобных проблем в будущем.
Выводы: делаем осознанный выбор
Подводя итоги нашего технического расследования, можно сделать следующие выводы:
- УЗО + автоматы — наилучшее решение для большинства жилых помещений. Экономичность, гибкость настройки и простота диагностики делают эту схему предпочтительной.
- Дифавтоматы — отличный выбор для защиты отдельных мощных и дорогостоящих потребителей и в условиях дефицита места в электрощитке.
- Комбинированные схемы — золотая середина, сочетающая преимущества обоих подходов.
Совет мастера: выбор между УЗО и дифавтоматом — это не вопрос «что лучше», а вопрос «что оптимальнее для конкретной ситуации». Учитывайте особенности вашей электросети, бюджет, требования к надежности и удобству эксплуатации.
Помните: электробезопасность — это не то, на чем стоит экономить и с чем можно экспериментировать. Доверяйте проектирование и монтаж электрощитка профессионалам, выбирайте качественные устройства проверенных производителей и не забывайте о регулярном техобслуживании электросистемы.
