Даже самый простой электроприбор может кардинально преобразить качество жизни. Особенно когда речь идет о таком функциональном устройстве, как проходной выключатель. Это не просто очередная деталь интерьера ― это дополнительный элемент комфорта, который позволяет управлять освещением сразу из нескольких точек.
Я, электрик сервисного центра «Мастер 007» Сергей Астров, в этой статье расскажу о том, как правильно подключить проходной выключатель, какие ошибки допускают пользователи во время электромонтажа, а также разберу некоторые другие вопросы.
Что такое проходной выключатель и зачем он нужен
Проходной выключатель (переключатель) ― это устройство, которое дает возможность управлять одним источником света из нескольких мест. Представьте длинный коридор, где приходится преодолевать расстояние в полной темноте, чтобы выключить свет в конце. Или двухуровневую квартиру с лестницей ― поднявшись наверх, нужно спускаться вниз, чтобы погасить свет. С проходным выключателем эти проблемы сходят на нет.
Совет мастера: при проектировании освещения в новом доме или квартире обязательно продумайте места установки проходных выключателей заранее. Особенно актуальна их установка для спален (возле входа и у кровати), длинных коридоров, лестниц и помещений с несколькими входами.
Преимущества проходного выключателя:
- Удобен в использовании. Вы включаете свет в начале пути, проходите нужное расстояние и выключаете в конце ― никаких лишних движений. Вам не придется передвигаться на ощупь в темноте или искать выключатель, рискуя споткнуться.
- Отличается энергоэффективностью. Свет работает именно то время, которое вам нужно – ни минутой больше. В масштабах года это заметная экономия электроэнергии.
- Функциональность. Современные проходные выключатели часто оснащены дополнительными функциями: диммированием, подсветкой, сенсорным управлением.
Оценка сложности
Проходной выключатель сложнее обычного — это важно понимать до начала работы. Главное конструктивное отличие: у проходного три клеммы вместо двух. Одна — общая клемма, две другие — перекидные контакты. Именно их чаще всего путают при монтаже. В итоге схема не работает или свет включается только из одной точки. Простой сценарий: замена двух существующих проходных выключателей на новые. Кабель между выключателями уже проложен, схема собрана — остаётся подключить по той же логике. При наличии фото старой схемы задача решается за 20–30 минут. Сложный сценарий: монтаж схемы проходного выключателя с нуля. Нужно определить трассу прокладки кабеля, завести трёхжильный провод между двумя точками, правильно собрать схему в коробке. Для электрики своими руками это требует уверенного чтения схем и работы с инструментом. Когда нужно управление светом из двух мест — коридор, лестница, большая комната — используют пару проходных. При трёх и более точках управления между ними ставится перекрёстный выключатель. Это отдельный элемент, и схема заметно усложняется. Новичку без опыта к такой конфигурации лучше не подходить.
Планируем установку
Для монтажа переключателей нужно штробить стены для прокладки кабелей. То есть если отделка в квартире уже выполнена ― придется частично ее разрушить.
Совет мастера: если ремонт уже сделан и вы не хотите заново заниматься отделкой помещения ― рассмотрите вариант установки беспроводных выключателей с радиоканалом или WiFi. Они не требуют прокладки дополнительных кабелей, но стоят значительно дороже.
Также есть другой способ монтажа ― проложить кабели в декоративных кабель-каналах поверх отделки. Однако это решение подойдет не для каждого интерьера.
Чек-лист готовности
Перед подключением пройдите чек-лист проходного выключателя:
- убедились, что купили проходной, а не обычный — три клеммы, а не две;
- держите перед глазами схему подключения — не надейтесь на память;
- отключили автомат и проверили индикатором отсутствие напряжения;
- провели прозвонку проводов и подписали каждую жилу;
- подготовили клеммы и инструмент;
- определили, в каком месте устанавливается каждый из выключателей.
Что понадобится для установки

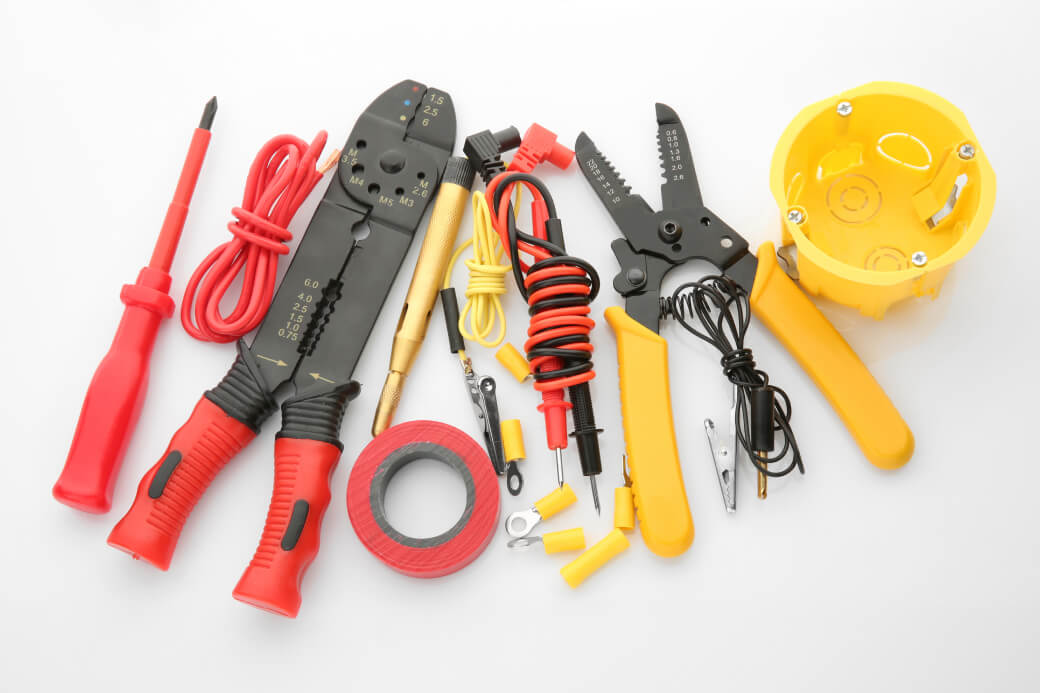

Инструменты:
- штроборез и перфоратор (можно арендовать);

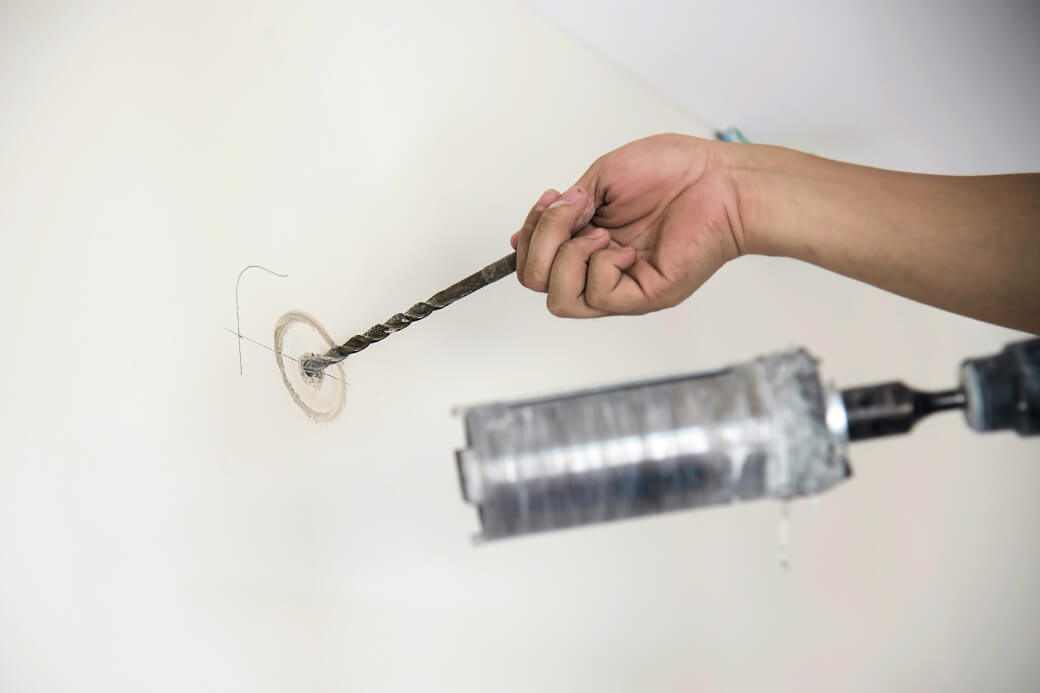

- коронка по бетону нужного диаметра;
- отвертка-детектор напряжения;
- детектор скрытой проводки (для монолитных стен);
- налобный фонарь для работы в условиях недостаточного освещения;
- ручное зубило по бетону и молоток;
- строительный карандаш и маркер;
- защитные очки;
- измерительная рулетка;
- нож для зачистки проводов.
Материалы:
- два проходных выключателя (для схемы на две точки);
- два подрозетника соответствующего размера;
- кабель ВВГнг 2×1,5 мм² (желательно с разноцветной изоляцией жил);
- кабель ВВГнг 1×1,5 мм²;
- электроизоляционная лента;
- дюбель-хомуты для крепления кабеля;
- клеммы или кабельные гильзы для соединений;
- алебастр или гипс для заделки штроб.
Инструменты и материалы
Набор инструментов стандартный, но в комплектующих есть принципиальные нюансы. Подготовьте заранее:
- сами проходные выключатели — два штуки для схемы из двух точек; убедитесь, что это именно проходные: корпус выглядит как у обычного, отличие — три клеммы внутри;
- индикатор напряжения — проверить отсутствие фазы перед началом работы;

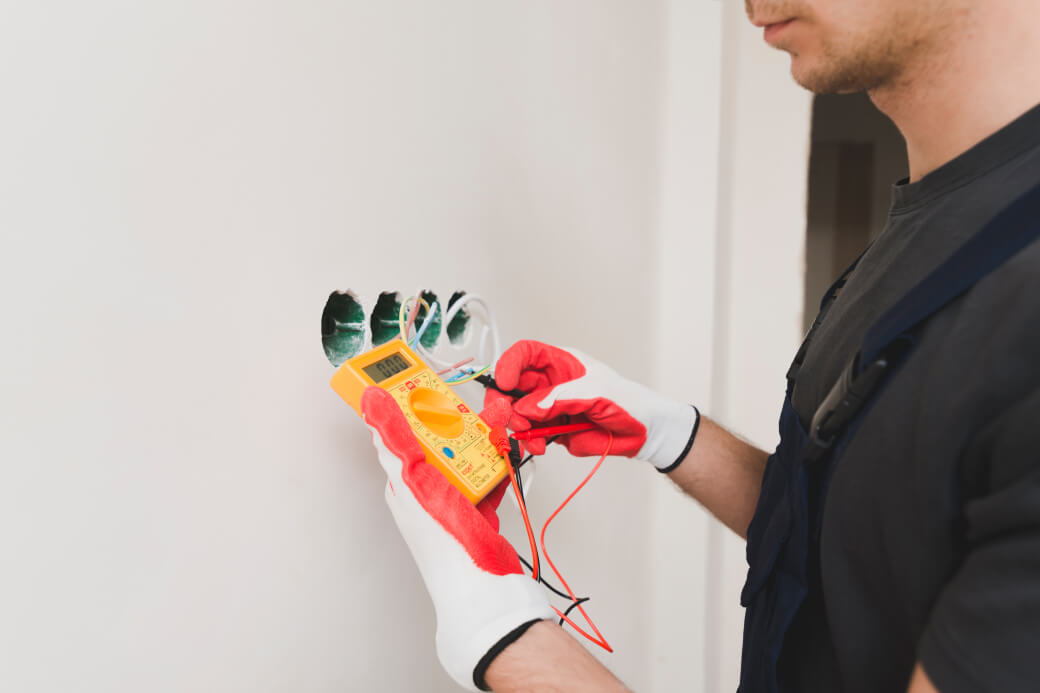

- мультиметр — для прозвонки жил и точного определения разводки;
- отвёртки — плоская и крестовая;
- клеммы для соединения жил в распределительной коробке;
- кабель для освещения ВВГнг 3х1,5 — трёхжильный обязателен, двухжильным схему не собрать;
- подрозетники под каждую точку установки;
- если точек три и более — перекрёстный выключатель между проходными.
Техника безопасности ― прежде всего!
Перед началом любых работ с электрикой необходимо полностью обесточить помещение, выключив соответствующий автомат в электрощите. Убедитесь в отсутствии напряжения с помощью индикаторной отвертки или мультиметра.
Совет мастера: никогда не полагайтесь только на положение автомата в щитке! Всегда проверяйте наличие напряжения непосредственно перед работой. Ошибки в маркировке автоматических выключателей встречаются чаще, чем кажется.
Пошаговая инструкция по подключению
Шаг 1: Разметка мест установки

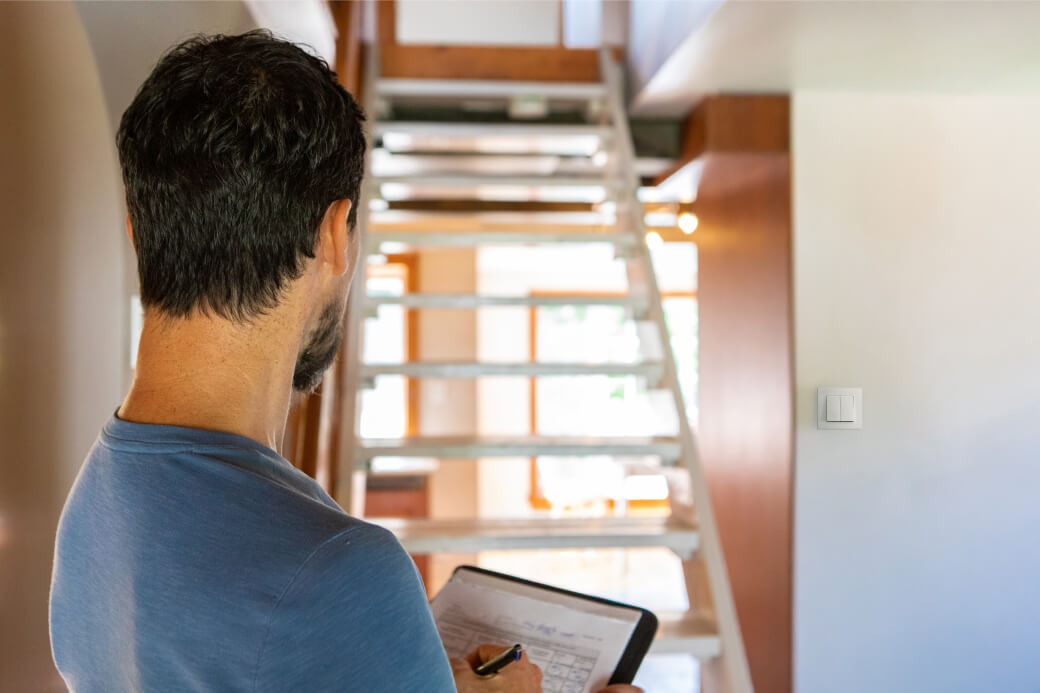

Определите наиболее удобные места для установки выключателей и светильника. Отметьте их карандашом на стене. Учитывайте эргономику: стандартная высота установки выключателей – 90 см от пола, но вы можете скорректировать ее под свой рост.
Шаг 2: Поиск распределительной коробки
Распределительная коробка – это узловая точка электросети, откуда будет запитываться вся схема. Найти ее можно с помощью отвертки-детектора.
Включите на детекторе режим высокой чувствительности, приложите его к ближайшей рабочей розетке и медленно ведите вверх, пока прибор издает сигнал. Как только сигнал пропадет, легко постучите по стене ― характерный пластиковый звук укажет, что именно там находится распределительная коробка.
Совет мастера: учтите, что распредкоробка может находиться с противоположной стороны стены, в соседнем помещении. В этом случае кабель нужно будет прокладывать через соседнюю комнату.
Шаг 3: Поиск нужной линии электропитания
Отключите электричество и откройте распределительную коробку. Внутри вы увидите несколько пучков проводов, соединенных зажимами. Для идентификации нужной линии:
- Попросите кого-то последовательно включать автоматы в щите, пока вы проверяете провода детектором напряжения.
- Отметьте провода, где отвертка не подает сигнал при включенном автомате освещения.

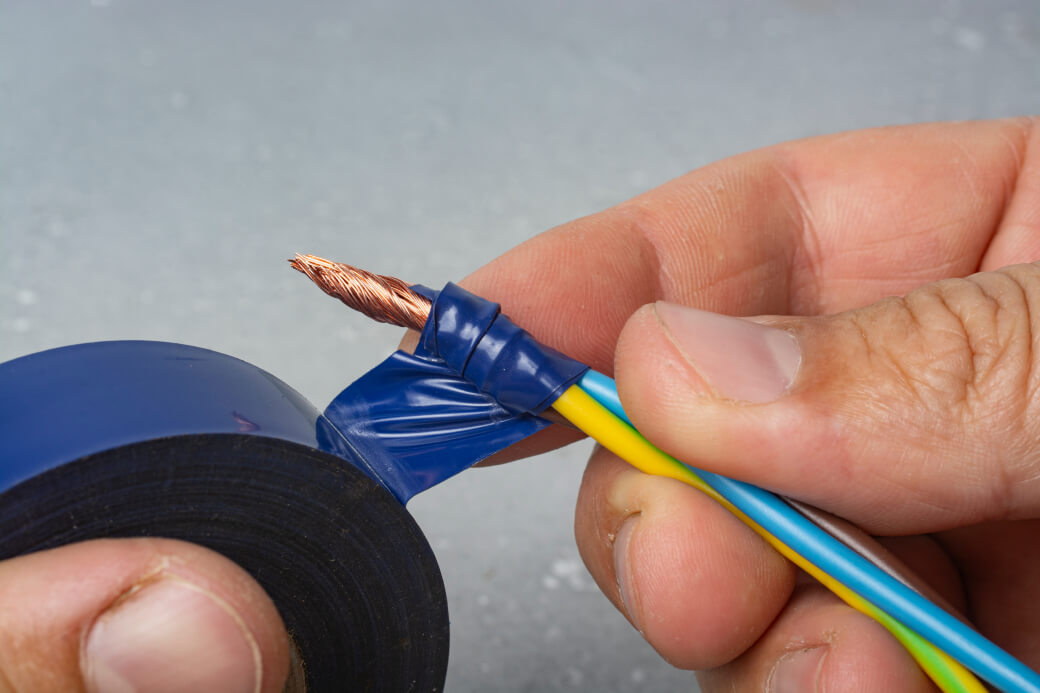

- Промаркируйте разными цветами изоленты фазный провод (обычно коричневый или белый) и нулевой (синий). Желто-зеленый провод – это заземление.
Шаг 4: Схема соединений
На стене карандашом начертите линии между:
- распредкоробкой и светильником ― для прокладки нулевого провода и заземления;
- распредкоробкой и первым переключателем (фазный провод);
- первым и вторым переключателями ― для промежуточных проводов;
- вторым переключателем и светильником (для фазного провода).
Шаг 5: Проверка наличия скрытой проводки
Чтобы избежать повреждения уже проложенных кабелей, проверьте стены детектором скрытой проводки по намеченным линиям. Если обнаружите провод ― отметьте это место и скорректируйте маршрут прокладки новой проводки.
Шаг 6: Штробление стен
Проштробите стены по разметке при помощи штробореза. Глубины штробы должно быть достаточно для укладки кабеля (обычно 2-3 см). В местах монтажа переключателей подготовьте отверстия под подрозетники с помощью коронки по бетону.
Совет мастера: если вам нужно сделать поворот штробы под прямым углом ― не делайте его резким. Лучше сделать плавную дугу ― тогда прокладывать кабель будет проще, а при натяжении он не повредится.
Шаг 7: Прокладка кабеля
Уложите кабель в штробы, оставив запас около 15-20 см на концах для подключения. Закрепите кабель дюбель-хомутами с шагом 30-40 см.
Шаг 8: Подключение к распределительной коробке
Найдите в распредкоробке отмеченные вами провода. Снимите соединительные зажимы, зачистите концы новых кабелей и соедините их с существующими проводами при помощи клемм или гильз.
Шаг 9: Подключение светильника
Если у светильника два провода ― соедините нулевой из распредкоробки с одним из них. Если проводов три ― подключите заземление к соответствующему проводу (обычно отмеченному значком заземления), а нулевой – к одному из оставшихся.
Шаг 10: Подключение первого переключателя
На корпусе проходного выключателя найдите вход с маркировкой L и подключите к нему фазный провод от распределительной коробки.
Шаг 11: Соединение переключателей между собой
Найдите на обоих переключателях выводы с маркировкой L1 и L2. Соедините выводы L1 первого и второго переключателей одним проводом, а выводы L2 ― другим проводом.
Шаг 12: Подключение второго переключателя к светильнику
Соедините выход с маркировкой L на втором переключателе с оставшимся свободным проводом светильника.
Шаг 13: Проверка работоспособности
Установите переключатели в подрозетники, закрепите их винтами. Включите автомат и проверьте работу системы, попеременно щелкая выключателями.
Шаг 14: Финальные работы
После успешной проверки заштукатурьте штробы и установите декоративные накладки на выключатели.
Кейс мастера: как я устранил неисправности в схеме проходных выключателей
Ситуация
В трехкомнатной квартире клиента была установлена система проходных выключателей для управления освещением в коридоре. Однако через два месяца эксплуатации возникла проблема: при включении света из одной точки переключатель во второй точке переставал работать. При этом общее освещение функционировало нормально с первого выключателя.
Диагностика
При осмотре я обнаружил, что оба переключателя внешне были в исправном состоянии. Проверил напряжение на клеммах ― на первом переключателе все было в порядке, а вот на втором отсутствовало напряжение на одном из проводов между приборами.
Когда я снял второй переключатель с подрозетника ― обнаружилась причина неисправности. Один из проводов, соединяющих приборы, был поврежден в месте соединения с контактом L1. Из-за натяжения кабеля и недостаточной длины запаса внутри подрозетника жила частично выскользнула из-под винтового зажима.
Что я сделал
- Отключил электричество на соответствующей линии.
- Извлек второй выключатель из подрозетника.
- Отрезал поврежденный участок провода и заново зачистил конец.
- Оставил больший запас кабеля внутри подрозетника (дополнительные 2-3 см).
- Надежно зафиксировал провод в контакте, затянув винт с достаточным усилием.
- Для предотвращения подобных проблем в будущем обработал контакты специальным токопроводящим составом, предотвращающим окисление.
- Проверил надежность остальных соединений.
- Собрал конструкцию и проверил работу схемы.
Совет мастера: при подключении проводов к винтовым зажимам всегда оставляйте достаточный запас длины провода внутри подрозетника и формируйте петлю в направлении вращения винта. Тогда контакт будет более надежным ― при затягивании винта провод станет затягиваться под зажим.
✅ Диагностика — бесплатно при заказе ремонта
✅ Приезд — от 40 минут по СПб
✅ Фиксированная цена до начала работ
Распространенные ошибки при установке проходных выключателей
- Неверное подключение проводов. Путаница между фазными, нулевыми и промежуточными проводами ― самая частая причина неработоспособности схемы. Всегда маркируйте провода разноцветной изолентой.
- Использование кабеля недостаточного сечения. Для линий освещения минимальное сечение ― 1,5 мм². Меньшее сечение может привести к перегреву и возгоранию проводки.
- Некачественные контакты. Плохо зачищенная изоляция, слабо затянутые винты или окисленные соединения приводят к нагреву и искрению.
- Нарушение целостности изоляции при прокладке. Повреждение изоляции кабеля острыми краями штробы ― прямой путь к короткому замыканию.
- Неправильный монтаж подрозетников. Перекос или недостаточная глубина установки приводят к деформации выключателя.
📞 +7 (812) 720-90-42 — ежедневно с 08:00 до 23:00
Частые ошибки с последствиями
Разберём, что чаще всего идёт не так при самостоятельном монтаже проходного выключателя. Купили обычный выключатель вместо проходного. Внешне они выглядят одинаково. У обычного две клеммы, у проходного — три. Если поставить неправильный, схема физически не соберётся. Перепутали общую клемму и перекидные контакты. Самая частая ошибка. Результат — свет включается только из одной точки или не реагирует ни на один выключатель. Устранение требует полного разбора подключения. Не сделали прозвонку проводов перед монтажом. Без неё сложно понять, куда идёт каждая жила. Угадывать по цвету в старых домах опасно: цветовая маркировка там не соблюдалась. Неправильные клеммы или их отсутствие — скрутки греются, окисляются и дают плохой контакт. Неверная коммутация в коробке. В итоге выбивает автомат сразу или через несколько секунд после включения. Монтаж без схемы. При проходной схеме важно понимать, какая жила является общей в каждом выключателе. Работать без распечатанной или нарисованной схемы — значит полагаться на удачу, что в электрике не работает.
Когда точно нужен мастер
Проходная схема — задача средней сложности, но в ряде ситуаций лучше сразу вызвать электрика для проходного выключателя. Нужна прокладка новой линии через стены или перекрытия. Без штробления или аккуратной укладки кабеля в кабель-каналах это не решить правильно. Нет доступа к распределительной коробке или её содержимое невозможно разобрать. Встречается в домах после нескольких ремонтов без схемы. Старая проводка — алюминиевые жилы или двухпроводная разводка. Монтаж проходной схемы на такой основе требует полного пересмотра разводки, а не просто добавления нового элемента. Нужна сложная схема освещения — с диммером, реле или датчиком движения. Здесь без диагностики сети и понимания нагрузочных характеристик не обойтись. Если при разборе коробки жил оказалось больше, чем должно быть — остановитесь. Самостоятельное угадывание в таких случаях заканчивается коротким замыканием или выгоревшим автоматом.
Варианты схем проходных выключателей
Кроме классической схемы на две точки управления, существуют и более сложные конфигурации:
Схема на три и более точек управления
Для управления освещением из трех и более мест используют комбинацию проходных и перекрестных выключателей. Перекрестные устанавливаются в промежуточных точках, а проходные ― в начале и конце цепи.
Схема с диммированием
Современные проходные выключатели часто оснащаются функцией плавного регулирования яркости. Однако для их работы требуются специальные диммируемые светильники.
Схема с датчиком движения
Один из переключателей можно заменить на устройство с датчиком движения. Тогда свет будет включаться автоматически, как только в помещение кто-то зайдет.
Калькулятор «сам vs мастер»
Расчёт зависит от того, есть ли уже проложенный кабель или его нужно тянуть с нуля. Если прокладка кабеля не нужна и монтируются только два новых проходных по готовой схеме:
- два проходных выключателя — от 400 рублей за бюджетные до 3000+ за брендовые;
- клеммы — 60–100 рублей;
- инструмент — при наличии дополнительных расходов нет.
Заключение
Правильно установленный проходной выключатель значительно повышает комфорт использования системы освещения.
Но ошибки при электромонтаже могут привести к серьезным последствиям ― от выхода из строя дорогостоящих осветительных приборов до пожара. Если вы не уверены в своих навыках ― лучше обратиться к электрику.
