Мастер-выключатель: зачем он нужен, как выбрать и установить

Современный дом буквально опутан электрическими сетями — десятки светильников, сотни розеток, системы подсветки. Все это помогает создать комфортное пространство для жизни, но требует грамотного управления. Для решения этой задачи был разработан мастер-выключатель — устройство, которое способно одним движением взять под контроль электрическую инфраструктуру помещения.

Мнение эксперта

Александр Смирнов

Электрик сервисного центра «Мастер 007» Александр Смирнов рассказал нам о том, что такое мастер-выключатель, как правильно выбрать устройство и установить.

Что представляет собой мастер-выключатель: техническая сторона вопроса

Мастер-выключатель — это коммутационное устройство, которое управляет несколькими группами электрических цепей одновременно. В отличие от обычного выключателя, работающего с одной линией, этот прибор может контролировать от 2 до 32 независимых каналов, в зависимости от модели и производителя.

С технической точки зрения устройство представляет собой многоканальный коммутатор с центральным управлением. В его основе лежит либо система электромеханических реле (в классических моделях), либо полупроводниковые ключи на базе симисторов или MOSFET-транзисторов (в современных решениях). Управляющий сигнал может передаваться по проводам, радиоканалу или через интернет-протоколы.

Совет мастера:

Александр Смирнов

При выборе мастер-выключателя обязательно учитывайте суммарную мощность всех подключаемых потребителей. Стандартные модели рассчитаны на 10-16 ампер на канал, но для мощных потребителей потребуются устройства с усиленными контактами на 20-25 ампер.

Типы мастер-выключателей: от простых до интеллектуальных

Релейные мастер-выключатели

Особенности: классическое решение на базе электромагнитных реле. Надежные, простые в обслуживании, контакты быстро изнашиваются. Средний ресурс — 100 000 переключений. Максимальная коммутируемая мощность — до 3,5 кВт на канал при cos φ = 1.

Недостатки: При работе издают характерный щелчок, поэтому в спальне лучше не устанавливать.

Электронные модели

Особенности: построены на полупроводниковых элементах. Бесшумны, имеют практически неограниченный ресурс переключений (более 10 миллионов циклов). Поддерживают функцию плавного включения (soft-start), что продлевает срок службы ламп накаливания и LED-драйверов.

Недостатки: чувствительность к перегрузкам и необходимость в радиаторах охлаждения при больших токах.

Программируемые варианты

Оснащены микроконтроллером и памятью для хранения сценариев. Позволяют создавать сложные алгоритмы управления: задержки включения, циклические программы, реакцию на внешние датчики. Поддерживают протоколы DALI, DMX512, 0-10V для управления диммируемым освещением.

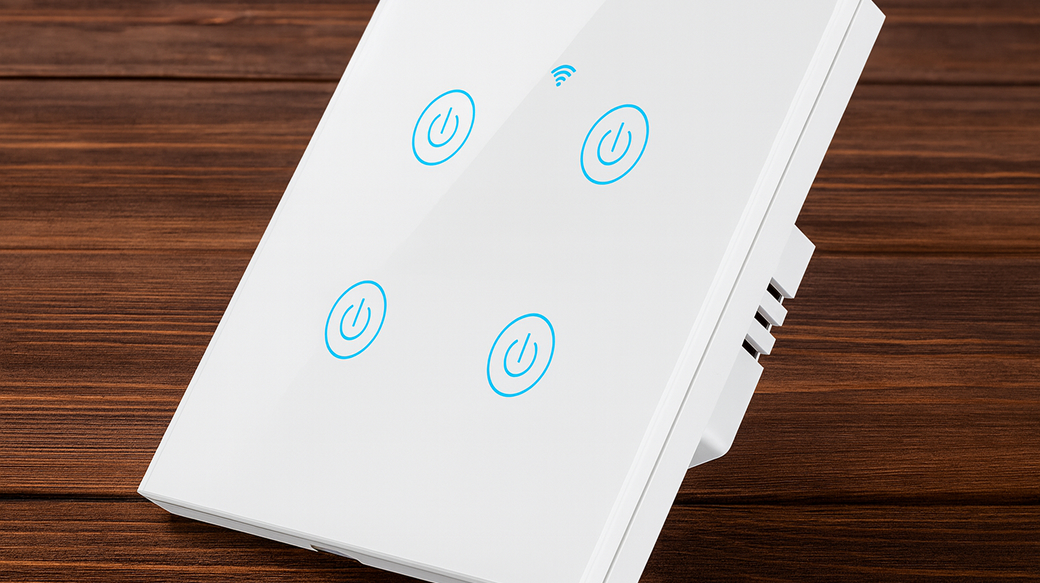

Радиоуправляемые и Wi-Fi модели

Работают на частотах 433/868 МГц (радиоканал) или 2,4/5 ГГц (Wi-Fi). Дальность действия — от 30 до 100 метров в помещении. Современные модели поддерживают шифрование AES-128 для защиты от несанкционированного доступа. Время отклика — 50-200 мс в зависимости от загруженности канала.

Технические характеристики: на что обратить внимание

Совет мастера:

Александр Смирнов

Не экономьте — выбирайте модели со встроенной защитой от короткого замыкания и перегрузки. Замена сгоревшего мастер-выключателя обойдется дороже, чем изначальная покупка качественного устройства.

Схемы подключения: от простого к сложному

Базовая схема с прямым управлением

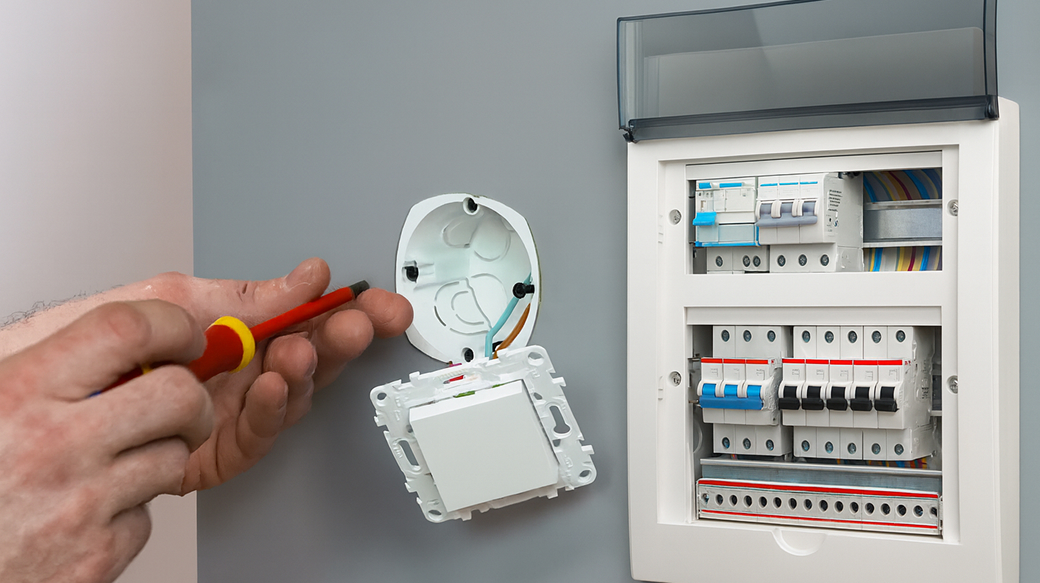

Мастер-выключатель устанавливают в разрыв фазного провода после автоматического выключателя. Нулевой и защитный проводники идут напрямую к потребителям. Такая схема подходит для управления освещением в небольших помещениях до 50 м².

Схема с контакторами

Для управления мощными нагрузками (более 3,5 кВт на канал) используют промежуточные контакторы. Мастер-выключатель управляет катушками контакторов (220В, 5-10 Вт), а силовые контакты коммутируют основную нагрузку. Эта схема применяется в коммерческих помещениях и больших домах.

Распределенная схема с модулями расширения

В системах с количеством каналов более 16 применяется модульная архитектура. Центральный контроллер связан с периферийными модулями по шине RS-485 или CAN. Максимальная длина шины — до 1200 метров. Каждый модуль управляет своей группой нагрузок, что упрощает монтаж и диагностику.

Пошаговая установка: практическое руководство

Этап 1: Планирование и расчет

Составьте схему электропроводки с указанием всех групп потребителей. Рассчитайте максимальную мощность каждой группы по формуле:

P = U × I × cos φ

Добавьте 20% запаса для будущего расширения системы.

Этап 2: Выбор места установки

Оптимальное расположение — в электрощите или специальном боксе рядом с ним. Высота установки — 1,4-1,7 м от пола для удобного доступа. Минимальное расстояние от источников тепла — 50 см, от источников влаги — 60 см.

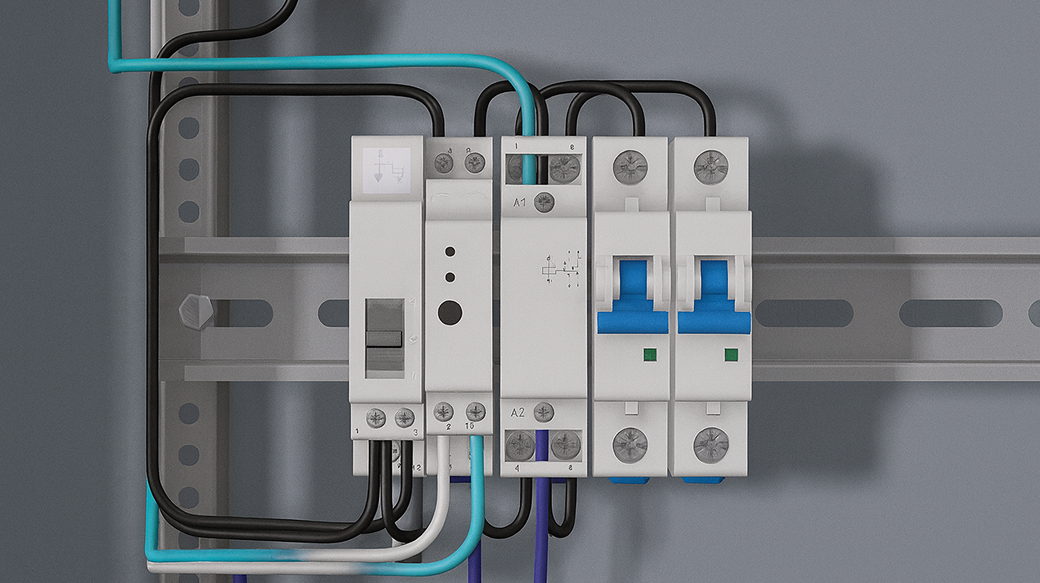

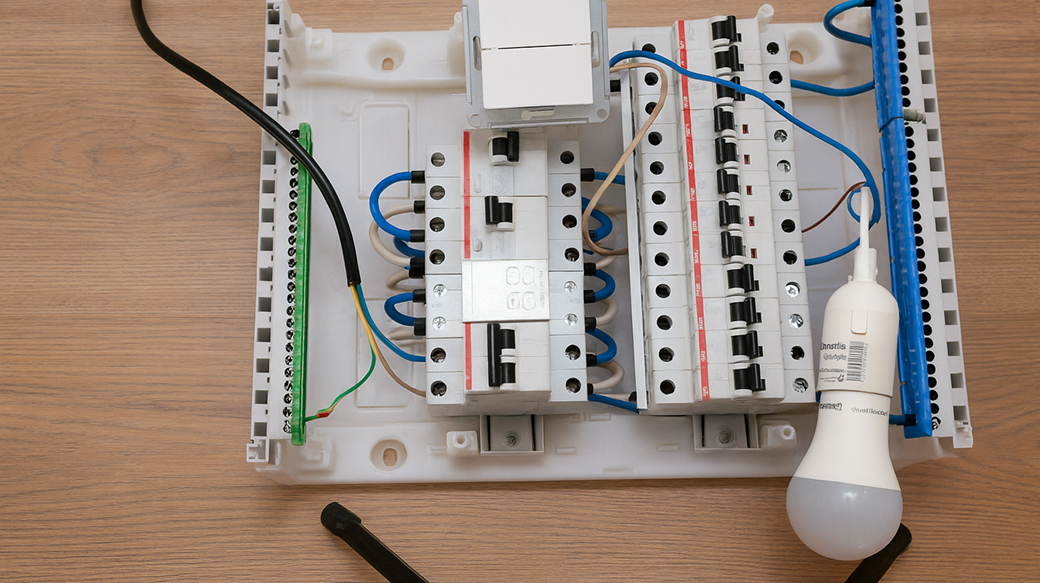

Этап 3: Монтаж на DIN-рейку

Большинство современных мастер-выключателей имеют крепление на DIN-рейку 35 мм. Ширина устройства измеряется в модулях (1 модуль = 17,5 мм). Стандартный 4-канальный выключатель занимает 4-6 модулей.

Этап 4: Подключение силовых цепей

Используйте провода сечением не менее 2,5 мм² для токов до 16А и 4 мм² для токов 20-25А. Все соединения выполняйте через клеммные колодки с моментом затяжки 2,0-2,5 Н·м. Обязательна маркировка проводов согласно схеме.

Совет мастера:

Александр Смирнов

Всегда оставляйте запас провода 15-20 см в щитке — это упростит будущее обслуживание и возможную замену оборудования. И никогда не подключайте алюминиевые провода напрямую к медным клеммам — используйте биметаллические переходники.

Интеграция с системами умного дома

Протокол KNX/EIB

Европейский стандарт для систем автоматизации зданий:

• скорость передачи — 9600 бит/с;
• топология — произвольная с ограничением 1000 м на сегмент;
• поддерживает до 65536 устройств в одной системе;
• программирование через ETS5/ETS6.

Zigbee и Z-Wave

Беспроводные mesh-сети с автоматической маршрутизацией. Zigbee работает на 2,4 ГГц, Z-Wave — на 868 МГц (для России). Дальность прямой связи — до 30 м, с ретрансляцией — до 100 м. Энергопотребление в режиме ожидания — менее 1 мВт.

Matter (ранее Project CHIP)

Новый универсальный протокол, поддерживаемый Apple, Google, Amazon. Работает поверх Thread, Wi-Fi, Ethernet. Обеспечивает полную совместимость устройств разных производителей. Обязательное шифрование end-to-end.

Кейс опытного электрика: когда мастер-выключатель превращается в трансформатор

Что случилось. Пару недель назад обратился заказчик с необычной проблемой — модульные контакторы Schneider Electric в составе системы мастер-выключателя издавали громкий гул, который было слышно даже за пределами электрощитовой. Систему установил полгода назад другой подрядчик для управления освещением элитной квартиры 180 м². Два контактора iCT 25А работали в связке — один управлял основным освещением, второй — декоративной подсветкой и розеточными группами в гостиной. По словам владельца, гудение появилось после завершения ремонтных работ в соседней квартире, причем интенсивность звука менялась в течение дня.

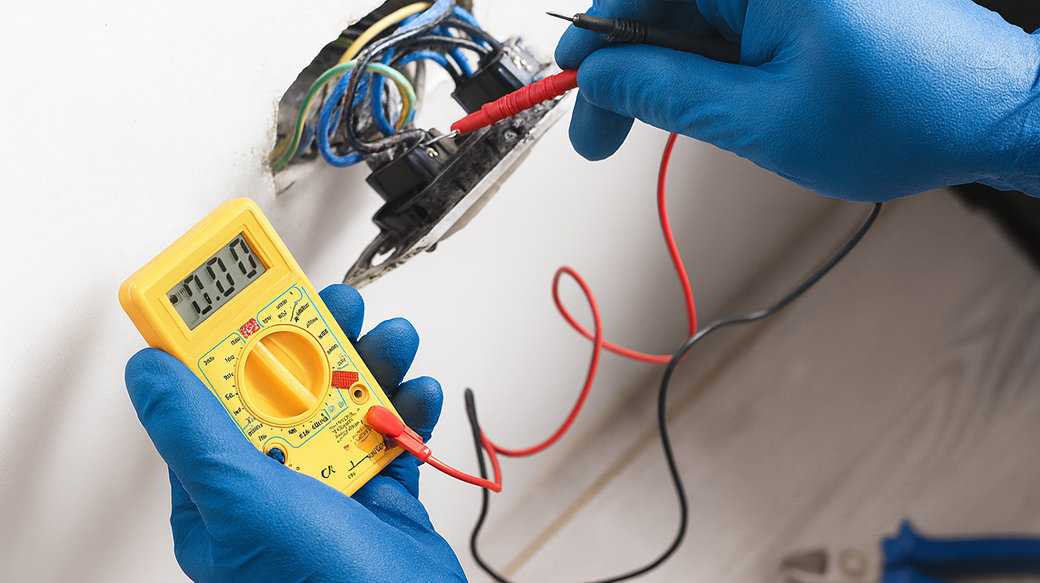

Как я сделал диагностику. Первичный осмотр показал, что монтаж выполнен качественно, в том числе протяжка контактов динамометрическим ключом. Токовые клещи зафиксировали нагрузку в пределах 60% от номинала — перегруза не было.

При детальном обследовании обнаружил три проблемы:

• Первая — модульные контакторы установлены вплотную друг к другу, создавая взаимную магнитную индукцию.
• Вторая — внутри корпусов скопилась мелкодисперсная строительная пыль (остатки от шлифовки стен), которая создавала дополнительный воздушный зазор в магнитопроводе.
• И последняя, самая интересная — осциллограф показал наличие третьей гармоники в сети (около 7%), источником которой оказался новый кондиционер соседей с некачественным инверторным преобразователем.

Как я решил проблему. Комплексный подход дал отличный результат:

1. Сначала продул контакторы сжатым воздухом через вентиляционные отверстия — удалось убрать около 70% пыли.
2. Затем установил между контакторами разделительные модули-заглушки шириной 17,5 мм для устранения взаимного влияния магнитных полей.
3. Для борьбы с гармониками установил синусоидальный фильтр Circutor SINUS-25 на вводе в щит.
4. Дополнительно заменил стандартные контакторы на модели с катушками постоянного тока (АС/DC) — они менее чувствительны к искажениям синусоиды.

Результат: полная тишина в щитовой и довольный клиент.

Типичные ошибки при выборе и монтаже

Часто пользователи допускают типичные ошибки при выборе и монтаже мастер-выключателя. Расскажу, с чем сталкивался на практике.

Ошибка №1: Игнорирование типа нагрузки. Многие забывают, что LED-светильники и люминесцентные лампы с электронными балластами создают емкостную нагрузку. При включении возникает бросок тока, превышающий номинальный в 50-100 раз на время 5-10 мкс. Обычные реле могут залипать или подгорать. Решение — выбирайте мастер-выключатели с предварительным зарядом (pre-charge) или с контактами из серебряно-кадмиевого сплава.

Ошибка №2: Неправильный расчет сечения проводов. Часто устанавливают провод 1,5 мм² на все каналы «для экономии». Но при одновременном включении нескольких групп суммарный ток может превысить допустимый для данного сечения. Результат — нагрев проводов, срабатывание автоматов, в худшем случае — пожар.

Ошибка №3: Отсутствие резервирования. В важных зонах (лестницы, коридоры эвакуации) стоит предусмотреть байпасные выключатели, с помощью которых можно управлять освещением в обход мастер-выключателя при его отказе.

Совет мастера:

Александр Смирнов

Проектируйте систему с возможностью ручного управления. Электроника часто отказывает, и это не должно повлиять на возможность включения света. Предусмотрите параллельные обычные выключатели хотя бы для главных групп освещения.

Сравнительная таблица популярных моделей

По моим наблюдениям, модели, которые представлены в таблице, служат дольше всего и ломаются реже.

***цены указаны на момент написания статьи

Совет мастера:

Александр Смирнов

Не гонитесь за самыми навороченными моделями — выбирайте устройство под конкретные задачи. Лучше приобрести качественный 4-канальный мастер-выключатель проверенного производителя, чем сомнительный 16-канальный «комбайн» с АлиЭкспресс. И помните: правильный монтаж — это 70% успеха. Не экономьте на услугах квалифицированного электрика, если не уверены в собственных силах.
