Как правильно подключить розетку с заземлением: подробный гайд

Подключить розетку с заземлением не так сложно, как кажется. Главное, понимать, куда и какой провод подключать, соблюдать порядок действий и не пренебрегать мерами безопасности.

Виды и типы розеток

Перед тем как переходить к схеме подключения, важно разобраться, какие бывают розетки и чем они отличаются. От выбора зависит безопасность, удобство и срок службы электрики.

По способу установки

Встраиваемые (скрытые). Самый распространённый вариант. Корпус такой розетки устанавливается в подрозетник — пластиковую или металлическую чашу, утопленную в стену. Снаружи остаются только лицевая панель и отверстие для вилки.

Главное преимущество — аккуратный внешний вид и защита от пыли и влаги. Скрытые розетки устанавливаются вместе со штробированной электропроводкой, когда кабель проложен внутри стены.

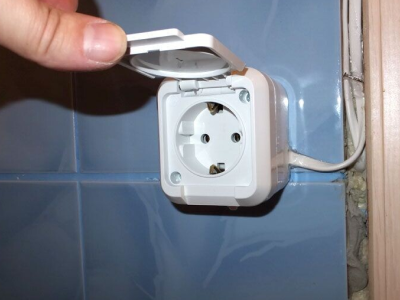

Накладные (открытые). Используются там, где нельзя прятать проводку в стену — например, в деревянных домах, на дачах, в банях или гаражах. Корпус остаётся снаружи, контакты располагаются внутри прочной колодки, которая крепится к стене.

Преимущества — лёгкий доступ к проводам и простота монтажа. Современные накладные розетки выпускаются в декоративных корпусах, подходящих под интерьер в стиле ретро или лофт.

По назначению

Стандартные. Самый универсальный тип, который используют в жилых помещениях. Рассчитаны на мощность до 3,5 кВт — подходят для подключения телевизора, пылесоса, компьютера, обогревателя, бытовой техники. Имеют базовую защиту от короткого замыкания, искрения и перегрева.

Специализированные.  Проектируются под конкретные задачи:

• для кухни и ванной — с повышенной влагозащитой (IP44 и выше).
• для улицы и мастерских — с пылезащитой и усиленным корпусом.
• для промышленного оборудования — рассчитаны на токи 25–32 А и оснащены защитными крышками.
• для медицинских помещений — с отдельной системой заземления и повышенной надежностью контактов.

Комментарий мастера:дополнительно розетки могут быть:

• с защитными шторками и крышками;

• с дополнительным USB-разъемом;

• со световой индикацией;

• с возможностью управления по wi-fi и т.д.

По количеству гнёзд

• Одиночные. Один корпус, одно гнездо, одна вилка. Самый простой вариант.
• Двойные. Две розетки в одном корпусе — удобно, если нужно включать сразу несколько приборов. При этом не требуется тройник или удлинитель.

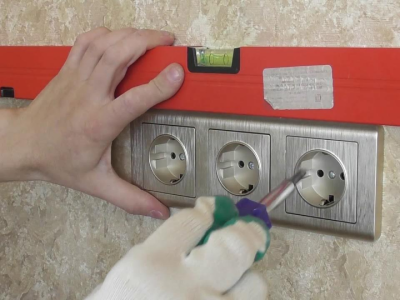

• Розеточные блоки. Несколько розеток, объединенных в общий модуль — от 2 до 5 гнезд. Часто комбинируются с выключателями, USB-разъёмами или сетевыми портами. Такие блоки удобно устанавливать на кухнях, в кабинетах и за ТВ-зоной — там, где нужно подключать много техники сразу.

По способу крепления токопроводящего механизма

Различают устройства:

• с винтовым
• прижимным соединением.

В бюджетном сегменте лучше выбирать розетки с винтовым соединением.

По наличию заземления

Без заземления. Такие розетки имеют два контакта — фаза и ноль. Они подходят только для приборов без металлического корпуса. Чаще всего используются для освещения. Подключать к ним современную технику с металлическим корпусом небезопасно. При повреждении изоляции корпус может оказаться под напряжением.

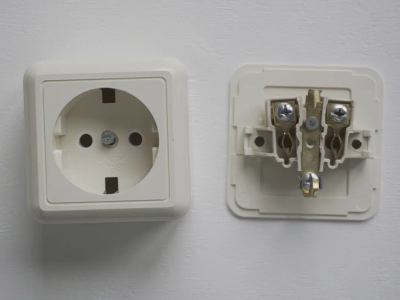

С заземлением. Стандарт безопасности в современной электрике. У них есть третий контакт — заземление. Это защита от поражения током в случае короткого замыкания или повреждения изоляции.

В конструкции предусмотрены три точки подключения:

• 2 из них для подключения фазы и нуля (фаза обычно коричневый или чёрный провод, ноль обычно синий провод),
• земля (жёлто-зелёный, центральный контакт).

Фазный и нулевой контакты обеспечивают питание, а заземляющий провод отводит ток на контур безопасности.

Вспомним школьный курс физики. Электрический ток движется по проводнику от фазы (L) к нулю (N). Если розетка неисправна( например, подгорели контакты или оборвался ноль), а заземляющего кабеля нет, накопленное статическое электричество проходит через человека. Влага в организме хорошо проводит ток, и даже небольшая утечка может быть опасной.

Когда же подключена линия «земля», всё иначе. Статический заряд уходит по пути наименьшего сопротивления — через заземляющий кабель, а затем в контур заземления, представляющий собой металлическую конструкцию, уходящую в грунт. Именно поэтому розетки с заземляющим контактом снижают утечку тока до безопасного уровня и защищают пользователей от поражения электричеством.

Обозначение розеток с заземлением:

• 2К+З — два контакта плюс заземление.
• Schuko (Шуко) — международный стандарт немецкого типа, с боковыми заземляющими лепестками.

Материалы и инструменты: что понадобится для монтажа

Перед тем, как приступить к работе, важно подготовить всё, что понадобится на каждом этапе.

Инструменты:

• отвертки с изолированной ручкой (крестовая и шлицевая);
• индикатор напряжения или мультиметр;
• стриппер для зачистки изоляции;
• пассатижи;
• уровень;
• монтажный короб (подрозетник) и саморезы.

Материалы:

• новая розетка с заземлением;
• монтажный кабель трёхжильный (фаза, ноль, земля).

Как выбрать розетку 2К+З для дома

При покупке обращайте внимание на:

• Материал корпуса и контактной группы. Лучше — латунь и термостойкий пластик.
• Номинальный ток. Для бытовых устройств — 16 А, для электроплит — 32 А.
• Степень защиты IP. В ванной и на кухне — не ниже IP44.
• Дополнительную защиту. Наличие шторок или крышки защищает от влаги и детей.
• Тип установки. Встраиваемые — для скрытой проводки, накладные — для открытой.

Проверенные бренды: Legrand, Systeme Electric (бывший Schneider Electric), Gira, Jung, Werkel — надежные, с хорошей фиксацией клемм и устойчивыми к нагреву контактами.

Как подключить розетку с заземлением: пошаговая инструкция

В первую очередь убедитесь, что линия обесточена — выключите автомат в щитке и проверьте отсутствие напряжения индикаторной отвёрткой.

Этап 1. Демонтаж старой розетки

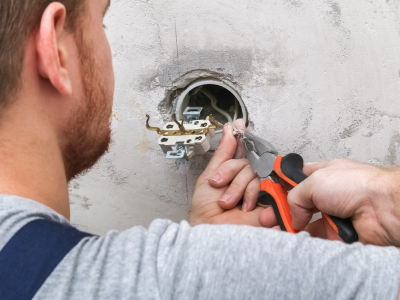

Шаг 1. Снимите лицевую панель. Если панель крепится винтом , то открутите его и аккуратно снимите рамку. Если розетка на защелках — подденьте панель плоской отвёрткой.

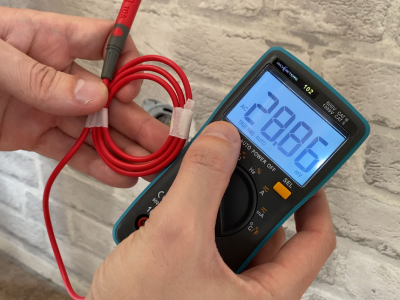

Шаг 2. Проверьте отсутствие напряжения. После снятия крышки снова убедитесь, что питание отключено. Коснитесь индикатором фазы — лампочка не должна загораться.

Шаг 3. Проверьте провода. В старых квартирах часто встречается двухпроводная система без заземления. Прежде чем подключать новую розетку, проверьте, сколько жил в кабеле:

• если их три, значит, у вас есть фаза, ноль и земля — можно выполнять корректное подключение розетки с заземлением;
• если всего два — защитное заземление нужно подводить отдельно от распределительной коробки.

Помните главное правило электрика: цвет кабеля не гарантирует, что он подключен правильно.

Чаще всего бывает так:

• Фаза (L) — коричневый или красный;
• Ноль (N) — синий;
• Заземление (PE) — жёлто-зелёный.

Но на практике провода могли соединять абы-как. Поэтому ориентироваться только по окраске — опасно. Чтобы не действовать вслепую, используйте индикаторную отвёртку:

1. Вставьте щуп в одно гнездо — если лампочка загорелась, это фаза.
2. Проверьте второе гнездо — на нуле индикатор не светится.

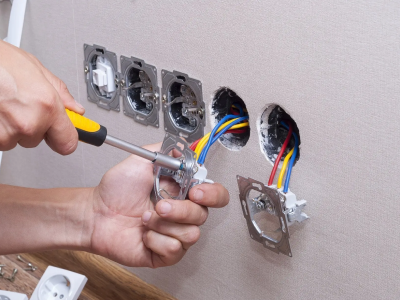

Шаг 4. Снимите старую розетку. Извлеките корпус, ослабьте винты на клеммах, отсоедините провода. Осмотрите провода: если изоляция повреждена или жила окислена — концы нужно обновить.

Этап 2. Установка новой розетки

Шаг 1. Установите монтажную коробку. Если старая коробка неглубокая или расшатана — замените её. Монтажная колодка должна располагаться заподлицо со стеной, чтобы розетка не люфтила.

Шаг 2. Зачистите провода. Распрямите жилы, проверьте изоляцию, при необходимости снимите верхний слой на 10–12 мм. Оголенные концы зачистите стриппером — не ножом, чтобы не повредить медь.

Шаг 3. Уложите кабель. Он должен иметь запас длины — не менее 10 см от входа в коробку. Провода лучше уложить дугой, чтобы при установке розетки они не натягивались и не перегибались.

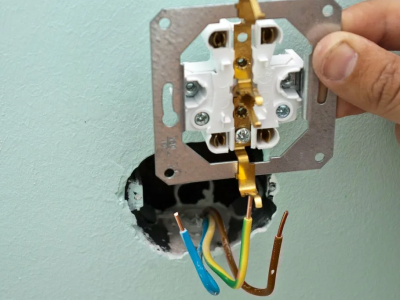

Шаг 4. Подключите провода к розетке.

• Фазный (L) — к правой клемме.
• Нулевой (N) — к левой.
• Заземляющий (PE) — к центральному контакту.

Клеммы зажимайте крепко, но без чрезмерного усилия — чтобы не сорвать резьбу и не деформировать контакт. Если клемма пружинная, вставляйте провод до упора; если винтовая — подтяните, но без чрезмерного усилия, чтобы не повредить медь.

Этап 3. Завершающие работы

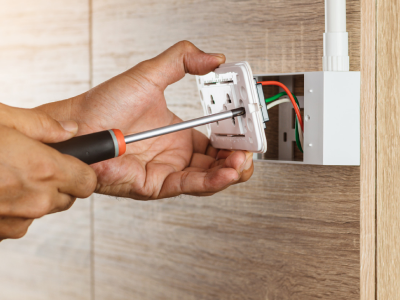

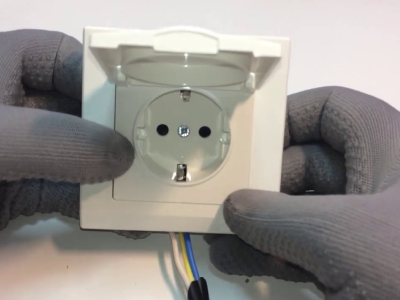

Шаг 1. Установите механизм. Вставьте розетку в подрозетник, аккуратно уложив провода. Закрепите винтами или распорными лапками. Проследите, чтобы жилы не попадали под крепежные элементы.

Шаг 2. Поставьте рамку и крышку. Закрепите сначала рамку, потом лицевую панель.

Шаг 3. Протестируйте. Включите автомат в щитке и подключите тестер или лампу. Если индикатор показывает наличие фазы и нуля, а прибор работает — всё установлено правильно.

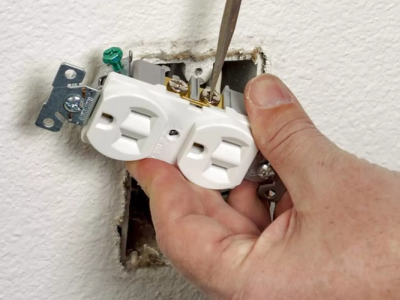

Как установить двойную розетку? Монтаж аналогичен, но есть нюансы:

• используйте более глубокий подрозетник, чтобы уложить все жилы;
• проверяйте надежность соединения каждой пары контактов;
• избегайте перекручивания проводов — особенно заземления.



Кейс мастера: как подключить проводку к розетке с заземлением

Чтобы установить розетку с заземлением, нужно, чтобы проводка позволяла это сделать. Способ зависит от конкретных условий:

1. Если в квартире многоэтажки отсутствует заземляющий провод, то его необходимо провести от распределительного щитка в подъезде до помещения. В распределительном щитке квартиры устанавливается шина заземления и от нее делается разводка к розеткам.
2. Если в доме электросеть по евростандарту, с заземляющим проводом, то выполняют стандартное подключение: фазу к правой клемме, ноль – к левой клемме, а земля – к клемме, расположенной внизу или в центре.
3. Для организации заземления в частном доме рекомендуется использовать готовые комплекты заземления, состоящие из оцинкованных стержней и соединительных элементов. Стержни вбиваются в землю, к ним подключается кабель заземления.

Как я выполнил работу? Тоже пошагово.

Шаг 1. Подготовка и проверка безопасности

• Полностью обесточил линию через автомат в щитке.
• Проверил отсутствие напряжения индикаторной отверткой — ни на одном проводе лампочка не загорелась.
• Надел диэлектрические перчатки и работал только инструментом с изолированными ручками.

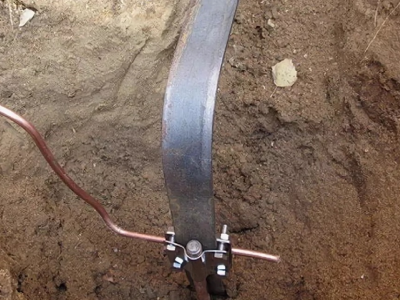

Шаг 2. Прокладка линии заземления

Так как в квартире не было отдельного PE-провода, проложил новую медную жилу 2,5 мм² от квартирного распределительного щитка до розеток.

1. Проложил провод по новым каналам (штробам).
2. На щитке подключил жилу к заземляющей шине PE, которая соединена с общедомовым контуром.
3. Проверил сопротивление цепи заземления мультиметром — показатель в норме (менее 4 Ом).

Шаг 3. Подготовка проводов

• Обрезал концы проводов, зачистил по 1–1,5 см изоляции при помощи стриппера (без повреждения меди).
• Проверил маркировку по цветам: желто-зеленый — заземление (PE), синий — ноль (N), белый или коричневый — фаза (L).

Шаг 4. Подключение проводов к розетке выполнял по стандартной трёхпроводной схеме.

1. Вставил зачищенные жилы в клеммы розетки.
2. Затянул винты отвёрткой с контролем усилия (без перетяжки).
3. Проверил, что провода надежно зафиксированы — не двигаются при легком натяжении.

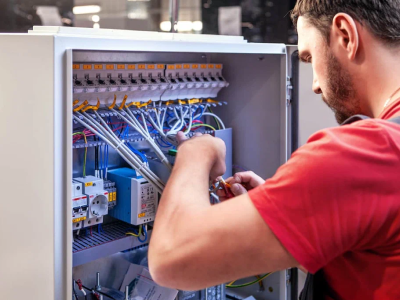

Шаг 5. Проверка соединений в щитке

1. Подключил PE-провод на заземляющую шину.
2. Проверил плотность затяжки всех клемм: фаза, ноль, земля.
3. Убедился в отсутствии оплавлений или следов старого перегрева.
4. После сборки включил автомат и протестировал сеть мультиметром и тестером заземления.

Результат: сопротивление заземления в норме. При включении нагрузки (электрочайник, стиральная машина) розетка работает стабильно. Корпус техники не бьётся током, искрения нет.

ТОП-4 ошибки при подключении розеток

Старая алюминиевая проводка. В старых квартирах часто встречается алюминиевая проводка. Она ломкая и плохо держит зажимы в современных розетках. Со временем контакт ослабевает, появляется нагрев и запах плавящейся изоляции.

Как избежать: замените проводку на медную.

Некачественная зачистка жил. Слишком короткая или длинная зачистка приводит к проблемам с подключением: либо провод не зажат полностью, либо часть токопроводящей жилы остается открытой.
Это может вызвать искрение или короткое замыкание.

Как избежать: оставляйте 10–12 мм оголенного конца, чтобы он полностью входил в клемму. Не используйте нож — есть риск повредить жилу. Лучше применять стриппер или инструмент для снятия изоляции.

Перекрученные и заломленные жилы. Иногда при установке провода перегибают, укладывая в коробку с усилием. Со временем жилы ломаются или отходят от контактов.

Как избежать: при укладке оставляйте небольшой запас длины. Кабель должен свободно ложиться в подрозетник без натяжения.

Отсутствие заземления. Иногда подключают розетку с заземлением, но не подводят сам защитный провод. То есть, фактически заземления нет.

Вопросы и ответы по подключению розеток

Как проверить, работает ли заземление?

Самый простой способ — тестер. При касании щупом фазы и контакта земли должно показывать около 220 В. Если прибор не реагирует, значит, заземление отсутствует или оборвано.

Можно ли подключать несколько розеток последовательно?

Да, но правильно — не более трех в одну линию, и только при условии, что суммарная нагрузка не превышает допустимую мощность кабеля (обычно 3,5–4 кВт для меди сечением 2,5 мм²). Если вы планируете включать мощные приборы — стиральную машину, бойлер, микроволновку — для каждой делайте отдельную линию и автомат в щите. Это продлит срок службы проводки и снизит риск перегрева.

Что делать, если розетка искрит при включении?

Если искра появляется однократно при вставке вилки — это допустимо, особенно у приборов с импульсным блоком питания (зарядки, компьютеры). Если же искрит постоянно или появляется запах гари — контакт ослаб, и розетку нужно заменить.

Нужно ли ставить розетку с заземлением в ванной?

Обязательно. Для влажных помещений применяются розетки с защитой IP44 и выше — с крышкой и резиновыми уплотнителями. Они подключаются через УЗО (устройство защитного отключения), которое мгновенно обесточит линию при утечке тока. При этом розетку устанавливают не ближе 60 см от источника воды (раковины, душа). Это требование безопасности, а не просто рекомендация.
