Как подключить двухклавишный выключатель своими руками

Чтобы управлять различными световыми группами или разделить работу люстры на несколько режимов, необходим двухклавишный выключатель. Казалось бы, что может быть сложного в его установке? Простая на первый взгляд задача требует знания электротехники и учета различных нюансов.

Вместе с электриком сервисного центра «Мастер 007» Сергеем Астровым разбираемся в том, как правильно подключить двухклавишный выключатель, какие ошибки допускают пользователи в ходе монтажа и как их избежать.

Техника безопасности — превыше всего

Прежде чем взяться за отвертку, запомните золотое правило электромонтажа: безопасность — на первом месте. Любую работу с электричеством нужно проводить с соблюдением элементарных, но жизненно важных правил:

1. Выбирайте для монтажа светлое время суток. Работать при дневном свете не только комфортнее, но и безопаснее. Если естественного освещения недостаточно, используйте автономный фонарик — ни в коем случае не полагайтесь на освещение от сети, которую собираетесь обесточить.

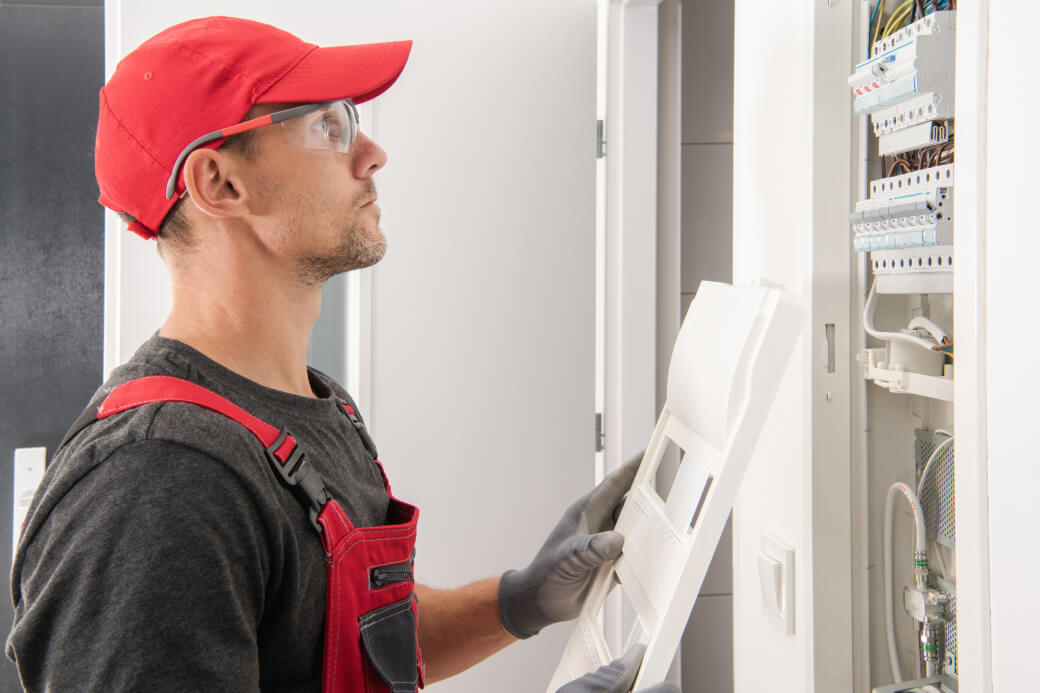

2. Полностью отключите питание. Лучший вариант — выключить вводный автомат на распределительном щитке в подъезде. Если доступа к общему электрощиту нет, отключите соответствующую группу на щитке в квартире.
3. Проверьте отсутствие напряжения. Недостаточно просто щелкнуть тумблером автомата. Возьмите индикаторную отвертку и проверьте отсутствие напряжения.
4. Используйте защитные средства. Даже при работе с обесточенной проводкой лучше надевать диэлектрические перчатки и работать инструментами с такими же рукоятками.

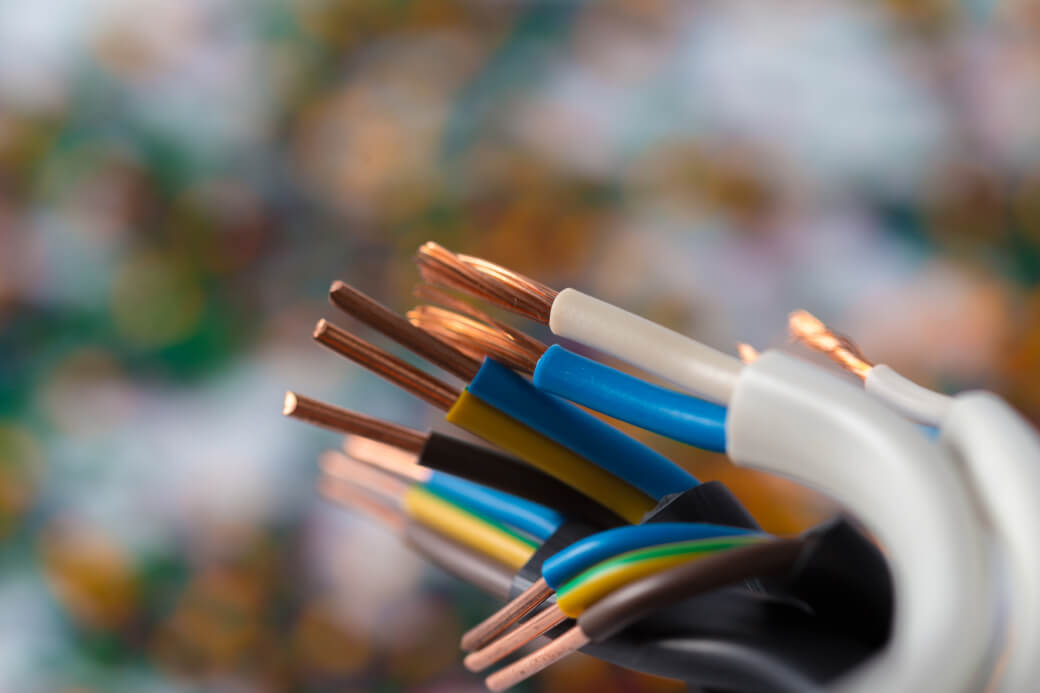

5. Помните о цветовой маркировке. Современная проводка имеет стандартную цветовую маркировку: синий — ноль, коричневый (или красный, белый) — фаза, желто-зеленый — заземление. Соединять провода нужно строго по цветам.

Совет мастера: прежде чем обесточить квартиру, зарядите мобильный телефон — он будет и фонариком, и таймером, и средством связи в экстренной ситуации. Также имеет смысл предупредить домочадцев о предстоящих работах, чтобы никто случайно не включил электричество в процессе.

Какие инструменты и материалы понадобятся

Для монтажа двухклавишного выключателя понадобятся:

• двухклавишный выключатель ― выбирайте качественный, от проверенного производителя;
• детектор скрытой проводки или индикаторная отвертка;
• лазерный нивелир или строительный уровень;
• перфоратор с алмазной коронкой D68 (для подрозетника);
• стамеска и молоток для зачистки отверстия;
• подрозетник, глубокий, под бетонные или гипсокартонные стены — выбирайте в зависимости от типа материала поверхности;
• гипсовый или цементный раствор для фиксации подрозетника;
• плоскогубцы и отвертки (плоская и крестовая) с диэлектрическими рукоятками;
• клеммные соединители (WAGO или аналоги);
• строительный нож для зачистки проводов;
• изолента ― лучше разноцветная, для маркировки;
• дюбель-хомуты ― для фиксации кабеля в штробе;
• трехжильный медный кабель сечением не менее 1,5 мм² (для светильников).

Совет мастера: не экономьте на клеммных соединителях. Старая добрая скрутка проводов с изоляцией малярным скотчем может спровоцировать короткое замыкание уже через несколько месяцев эксплуатации. Современные клеммные колодки типа WAGO не только более надежны, но и удобны ― при необходимости можно легко отсоединить и подсоединить провода без повреждения.

Установка двухклавишного выключателя с нуля

Если в выбранном для монтажа месте раньше не было никакого электрооборудования ― процесс установки будет состоять из нескольких последовательных этапов.

Шаг 1: Выбор места и разметка

Прежде всего, определитесь с местом монтажа. По стандартам выключатель устанавливается на высоте 75-90 см от пола, как правило, со стороны дверной ручки. Нанесите на стену разметку в месте расположения выключателя и каналов для проводки.

Шаг 2: Проверка на наличие скрытой проводки

С помощью детектора скрытой проводки или индикаторной отвертки в режиме «Н» проверьте, нет ли в месте разметки уже проложенных коммуникаций. Если детектор сигнализирует о наличии проводки, скорректируйте место установки.

Шаг 3: Поиск ближайшей распределительной коробки

Найдите ближайшую распределительную коробку, от которой будет удобно протянуть проводку к выключателю. В ней нужно будет найти фазу и ноль, которые идут от автомата линии освещения в электрощитке.

Шаг 4: Подготовка отверстия и штроб

1. С помощью перфоратора и коронки сделайте отверстие для подрозетника.
2. Стамеской и молотком удалите из него оставшийся бетон.
3. Проштробите стену от распределительной коробки к месту установки выключателя.
4. В штробе просверлите отверстия для крепления дюбель-хомутов через каждые 60 см.

Шаг 5: Прокладка кабеля

1. Проложите трехжильный кабель от выключателя к светильнику (или светильникам).
2. Закрепите кабель в штробе с помощью дюбель-хомутов.
3. Оставьте запас кабеля (10-15 см) для удобного подключения механизма.

Шаг 6: Подготовка подрозетника

1. Подготовьте отверстия на задней стенке подрозетника
2. Через эти отверстия подведите провода в подрозетник.
3. Установите подрозетник в подготовленное отверстие в стене.
4. Выровняйте подрозетник по уровню и зафиксируйте гипсовой или цементной смесью.

Шаг 7: Подключение проводов к выключателю

Это ключевой этап, требующий предельной внимательности:

1. Зачистите концы проводов примерно на 7-10 мм.
2. Соедините нулевые (синие) провода между собой с помощью клеммника.
3. Аналогично соедините заземляющие (желто-зеленые) провода.
4. Фазные провода (коричневые), идущие к светильникам, подключите к нижним контактам на механизме выключателя — они отвечают за разные клавиши.
5. Фазный провод, идущий от распределительной коробки, подключите к верхнему (входящему) контакту на механизме.

Совет мастера: перед фиксацией механизма выключателя в подрозетнике, осторожно потяните за провода, чтобы убедиться в надежности их крепления. Плохой контакт может привести к нагреву и оплавлению механизма в будущем.

Шаг 8: Финальный этап

1. Закрепите механизм переключателя в подрозетнике с помощью саморезов.
2. Установите декоративную рамку и клавиши.
3. Подключите фазный провод от выключателя к соответствующей фазе в распределительной коробке.

Шаг 9: Проверка работоспособности

1. Включите электричество в электрощитке.
2. Проверьте работу обеих клавиш.
3. Убедитесь, что при включении и выключении не возникает искрения или необычных звуков, а светильники не мигают.

Замена одноклавишного выключателя на двухклавишный

Часто возникает необходимость замены обычного одноклавишного прибора на двухклавишный. Рассмотрим, как действовать в таких ситуациях.

Подключение люстры с двумя режимами работы

1. Обесточьте помещение.
2. Разберите существующий выключатель.
3. Проведите от люстры к выключателю четырехжильный кабель (ноль, земля и две фазы).
4. Промаркируйте фазные провода изолентой разных цветов для удобства.
5. Подключите нулевой и заземляющий провода через клеммники.
6. Первую фазу подключите к нижнему левому контакту механизма.
7. Вторую фазу — к нижнему правому контакту.
8. Фазовый провод от распределительной коробки — к верхнему контакту.
9. Соберите выключатель и проверьте его работу.

Подключение двух разных светильников

1. Разберите существующий выключатель.
2. Отметьте фазу, приходящую из распределительной коробки.
3. Проложите новый кабель от второго светильника до выключателя.
4. Подключите нулевые и заземляющие провода через клеммники.
5. Фазу от первого светильника подключите к нижнему левому контакту.
6. Фазу от второго светильника — к нижнему правому контакту.
7. Фазу от распределительной коробки — к верхнему контакту.
8. Соберите выключатель и проверьте его работу.

Совет мастера: если вы меняете выключатель на двухклавишный для управления двумя разными светильниками, но второй светильник еще не установлен, обязательно заизолируйте неиспользуемый контакт. Когда будете устанавливать второй светильник, просто подключите его фазу к этому контакту.

Специфика монтажа в разных типах стен

В зависимости от типа стен существуют некоторые нюансы монтажа:

• В бетонных стенах используйте перфоратор с алмазной коронкой. Учтите, что глубина подрозетника в данном случае должна быть не менее 45 мм. Для фиксации подрозетника применяйте быстротвердеющий цементный раствор.
• В гипсокартонных перегородках используйте специальные подрозетники для гипсокартона с распорными «лапками». Не нужно делать штробы — провода прокладывают внутри перегородки. Для вырезания отверстия используйте специальную насадку-коронку по гипсокартону.
• В деревянных стенах применяйте накладные выключатели или готовьте углубление под подрозетник стамеской. Обязательно используйте негорючие подкладки. Кабель прокладывайте в гофрированной трубке для дополнительной защиты.

Совет мастера: в помещениях с повышенной влажностью (ванная, кухня, открытая терраса) устанавливайте только выключатели с защитой IP44 или выше. Тогда риск короткого замыкания будет сведен к нулю.

Кейс мастера: как я устранил неполадки с двухклавишным выключателем

Ситуация

Обратился клиент с необычной проблемой. После самостоятельной установки двухклавишного выключателя для управления люстрой в гостиной он столкнулся со странной неисправностью: при нажатии одной клавиши свет горел нормально, а при нажатии второй — лампы начинали мерцать и гудеть. Более того, когда переключатель был в положении «выключено» ― лампы продолжали тускло светиться.

Не уверены, что справитесь самостоятельно?

Обратитесь к нашему мастеру!

Отправить

Нажимая кнопку, вы даете согласие на обработку персональных данных

Диагностика

Приехав на объект, я сразу проверил напряжение в сети — оно было в норме (220В). Осмотрев выключатель, заподозрил, что при подключении были допущены ошибки. Я отключил электричество и разобрал прибор. Практически сразу обнаружил следующие проблемы:

1. Клиент перепутал фазу и ноль: выключатель разрывал нулевой провод, а не фазный.
2. Контакты были плохо зажаты ― как итог, нестабильное соединение.
3. На одном из фазных проводов повредилась изоляция ― это приводило к замыканиям на корпус светильника.
4. Клемма одного из проводов окислился ― из-за этого создавалось дополнительное сопротивление.

Решение проблемы

Что я сделал:

1. Правильно подключил провода: выключатель теперь разрывал фазу, а не ноль.
2. Заменил поврежденный участок проводки.
3. Зачистил все соединения и обработал контакты специальным составом против окисления.
4. Использовал новые качественные клеммы WAGO вместо старых винтовых зажимов.
5. Тщательно проверил все соединения на надежность.
6. Протестировал работу выключателя.

После перечисленных манипуляций выключатель начал работать корректно, мерцание, свечение и гудение ламп прекратилось.

Типичные ошибки при монтаже двухклавишного выключателя

По опыту Сергея Астрова, чаще всего при монтаже прибора пользователи допускают следующие ошибки:

• Разрыв нуля вместо фазы. Это критическая ошибка. Выключатель всегда должен разрывать фазный провод. Если разрывается нулевой ― светильник остается под напряжением даже в выключенном состоянии. Поэтому при замене лампы возможно поражение током.
• Недостаточная зачистка проводов. Если зачистить провод на небольшое расстояние ― контакт будет ненадежным.
• Использование проводов неподходящего сечения. Для цепей освещения минимальное сечение медного провода — 1,5 мм². Использование провода меньшего сечения приведет к его перегреву и даже возгоранию.
• Ненадежная фиксация в подрозетнике. Когда переключатель шатается ― это не только некрасиво, но и опасно. Внутри прибора может оборваться проводка.

Выбор двухклавишного выключателя — советы эксперта

Не все двухклавишные выключатели одинаково надежны и удобны в эксплуатации. При выборе обращайте внимание на несколько моментов:

• Производитель прибора. Отдавайте предпочтение известным брендам с хорошей репутацией. Да, такие устройства могут стоить дороже, но они более безопасны и долговечны.
• Материал корпуса. Выключатели из термостойкого пластика более надежны, чем из обычного.
• Тип контактов. Серебросодержащие контакты лучше проводят ток и меньше подвержены окислению.
• Максимальная нагрузка. Обычно она составляет 10А, но для мощных светильников или группы светильников лучше выбрать модель с большим запасом — 16А.
• Способ монтажа проводов. Современные механизмы с безвинтовыми зажимами удобнее и надежнее классических винтовых.
• Дополнительные функции. Некоторые модели оснащены светодиодной подсветкой, облегчающей поиск выключателя в темноте, или могут управляться дистанционно.

Совет мастера: если планируете в будущем внедрять систему «умный дом» ― сразу выбирайте выключатели, совместимые с такими системами. Тогда при модернизации не придется переделывать электрику полностью.

Если сомневаетесь в своих навыках или вообще не обладаете опытом в сфере электромонтажа ― лучше обратиться к электрику. Помните, что электричество не прощает ошибок и небрежности. Но если все сделано правильно ― выключатель будет исправно служить десятилетиями, не требуя никакого обслуживания.
