Как не попасть в провод при сверлении стен — гайд от мастера

При ремонте люди часто сталкиваются с неприятным сюрпризом — попадают в провод в момент сверления стены. Результат повреждения кабеля часто приводит к неприятным последствиям: обесточенная квартира, дорогостоящий ремонт электросети или поражение током.

Как просверлить стену и не попасть в проводку

Я выработал четкий алгоритм действий, который позволяет безопасно сверлить стены даже в старых домах с хаотичной разводкой. Главное правило — никогда не спешить и всегда проверять место сверления минимум двумя способами.

Шаг 1. Определитесь с поверхностью

Что нужно делать в первую очередь? Изучите материал стены. В кирпичных и бетонных стенах проводка обычно идет в штробах глубиной 15-20 мм. В гипсокартонных конструкциях кабели могут проходить непосредственно за листом, что делает их более уязвимыми.

Шаг 2. Найдите каркас

В гипсокартоне сначала определите расположение металлических профилей. Используйте магнит на веревочке — он притянется к саморезам, за счет которых лист крепят к профилю. Стандартное расстояние между стойками — 40-60 см.

Помните: электрические кабели часто прокладывают вдоль профилей на специальных клипсах. Если вы нашли профиль, высока вероятность обнаружить рядом и проводку.

Шаг 3. Отыщите проводку и трубы

Существует несколько способов обнаружения скрытых коммуникаций:

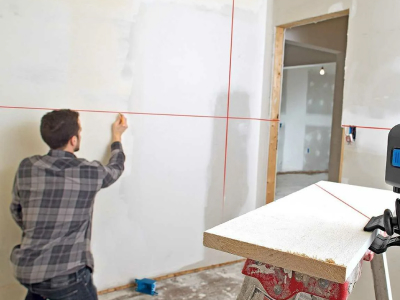

• Визуальный анализ. От каждой розетки и выключателя провода идут вертикально вверх до потолка или вниз до пола, затем горизонтально к распределительной коробке. В современных домах запрещено прокладывать кабели по диагонали, но в старых постройках встречается всякое.

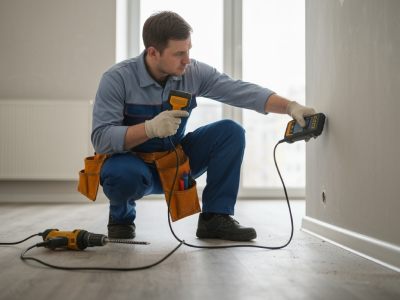

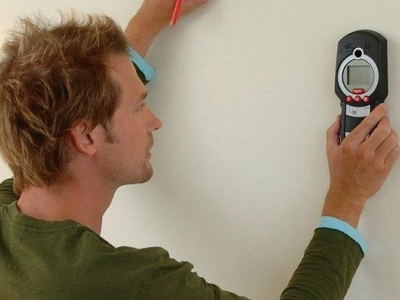

• Использование детектора. Современные детекторы скрытой проводки определяют кабели на глубине до 5-7 см. Проведите прибором по стене в радиусе 30 см от планируемого места сверления.

Шаг 4. Крепите к профилю

Если вы вешаете что-то тяжелое на гипсокартон, лучше попадать в профиль. Используйте саморезы по металлу длиной 25-35 мм. Дрель включайте на малых оборотах — так вы почувствуете момент, когда сверло пройдет гипсокартон и упрется в металл.

Для легких предметов (до 5 кг) подойдут специальные дюбели-бабочки или дюбели Молли. Они раскрываются за гипсокартоном и распределяют нагрузку на большую площадь. Просверливать отверстие нужно точно по диаметру дюбеля — если оно будет больше, крепление не удержится.

Что делать, если что-то мешает

Иногда при сверлении можно почувствовать неожиданное сопротивление. Остановитесь! Это может быть:

• Арматура в бетоне (характерный металлический скрежет).
• Водопроводная или отопительная труба (глухое сопротивление).
• Электрический кабель (мягкое сопротивление с возможным запахом горелой изоляции).

В таком случае извлеките сверло, проверьте его кончик на наличие следов меди или алюминия, и выберите другое место для крепления.

Специальное оборудование для поиска проводки

Существует огромный выбор приборов для обнаружения скрытых коммуникаций. Вот основные типы детекторов и их особенности:

Электростатические детекторы

Это самый простой и доступный тип приборов. Работают они по принципу обнаружения электростатического поля, которое создается вокруг проводника под напряжением. Чувствительный элемент — металлическая антенна — улавливает изменения поля и сигнализирует об этом свечением индикатора или звуковым сигналом.

Главное преимущество — не требуют контакта со стеной и работают даже через обои и тонкий слой шпаклевки. Однако у них есть серьезные ограничения:

• не видят обесточенные провода;
• часто ложно срабатывают из-за высокой влажности;
• глубина обнаружения редко превышает 3 см.

Для квартиры со стандартной отделкой подойдут, но если у вас толстый слой штукатурки или отделка из декоративного камня — провода могут остаться незамеченными.

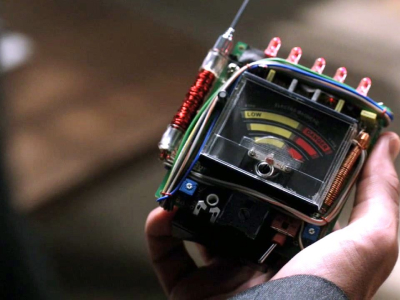

Электромагнитные детекторы

Приборы регистрируют переменное магнитное поле, которое возникает вокруг проводника с током. В отличие от электростатических, они способны обнаружить провод только при наличии нагрузки — должен быть включен хотя бы один потребитель в цепи. Зато точность определения значительно выше, а ложные срабатывания практически исключены.

Профессиональные модели оснащены регулировкой чувствительности и могут определить не только наличие кабеля, но и направление его прокладки. Некоторые модели показывают даже примерную глубину залегания. При сверлении бетона с арматурой такой детектор незаменим — он четко отличает провод под напряжением от металла.

Комбинированные детекторы

Это многофункциональные устройства, которые объединяют несколько технологий обнаружения. Типичный комбинированный детектор включает электромагнитный сенсор для поиска проводов под напряжением, металлодетектор для обнаружения арматуры и труб, а также ультразвуковой или емкостный датчик для определения пустот и деревянных балок.

Топовые модели, такие как Bosch D-tect или Hilti PS 50, оснащены цветным дисплеем, на котором отображается своеобразная «карта» стены с указанием всех обнаруженных объектов. Некоторые модели умеют различать черные и цветные металлы, определять диаметр арматуры и даже сохранять результаты сканирования в память.

Для работы с прибором требуются определенные навыки — нужно правильно выбирать режим для каждого типа стены и материала. Зато результат впечатляет: вы видите полную картину того, что скрыто в стене на глубине до 7-8 см.

Тепловизоры

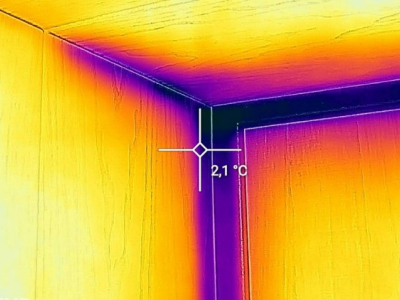

Тепловизионная камера показывает распределение температуры на поверхности стены. Провода под нагрузкой нагреваются, и это тепло передается окружающим материалам. На экране тепловизора кабели выглядят как светлые или темные линии (в зависимости от настроек палитры) на фоне более холодной стены.

Преимущество метода — вы видите всю систему электропроводки целиком, можете оценить качество соединений (плохой контакт греется сильнее) и даже обнаружить скрытые распределительные коробки. Однако метод работает только при значительной нагрузке — провод должен нагреться хотя бы на 1-2 градуса относительно стены.

Главный недостаток — цена и узкая специализация. Тепловизор стоимостью менее 20000 рублей вряд ли покажет провода через толстый слой штукатурки. Профессиональные модели за 100-300 тысяч рублей способны увидеть даже слаботочные линии, но для разового поиска покупка явно нерентабельна. Хотя для диагностики электросетей в целом тепловизор — инструмент бесценный.

Расположение розеток и выключателей

В типовых квартирах существуют стандарты размещения электроточек, знание которых поможет вам просверливать основание безопасно.

Современные стандарты:

• Розетки — 30 см от пола.
• Выключатели — 90 см от пола.
• Кухонные розетки — 110-120 см от пола (над столешницей).
• Розетки в ванной — не ближе 60 см от ванны/душа.

Советские стандарты:

• Розетки — 90 см от пола.
• Выключатели — 160 см от пола.
• Провода идут строго вертикально и горизонтально.

Однако помните: при капитальном ремонте владельцы часто меняют расположение электроточек. Особенно опасно работать в квартирах, в которых ремонтов было несколько — там проводка может идти в самых неожиданных местах.

Безопасные зоны для сверления

Существуют относительно безопасные участки стен, где вероятность попасть в провод минимальна:

Безопасные зоны:

• Центр стены между розетками ― если они расположены на одной высоте.
• Участки ниже 20 см от пола ― кроме плинтусной разводки.
• Места выше 20 см от потолка ― если нет подвесных конструкций.

Опасные зоны:

• 15-20 см вокруг розеток и выключателей во всех направлениях.
• Вертикальные линии над и под электроточками.
• Горизонтальные линии на уровне розеток и выключателей.
• Углы комнат (там часто идут стояки).

Кейс мастера: перфоратор против проводки ― битва за стиральную машину

Что нужно было клиенту. Вызвали меня в новостройку — хозяин самостоятельно устанавливал полку над стиральной машиной. Перфоратором пробил отверстие, забил пластиковый дюбель, начал закручивать саморез — искры, запах горелой проводки, саморез почернел. При попытке выкрутить саморез выбило автомат. Оказалось, повредил кабель питания стиральной машины — пробил фазу и ноль, произошло короткое замыкание.

Как я сделал диагностику. Отключил электричество, вскрыл место повреждения. Кабель ВВГ 3×2,5 шел в штробе глубиной всего 1 см (нарушение — должно быть минимум 2 см). Повреждение серьезное — оплавлена изоляция на участке 3 см, медные жилы частично перебиты. Проверил перфоратор — бур длиной 10 см вошел на 4 см, как раз до кабеля.

Как я провел ремонт. Полностью менять кабель не потребовалось — расстояние до розетки было всего 40 см. Что сделал:

1. Расширил штробу в обе стороны на 15 см.
2. Установил распределительную коробку для скрытого монтажа.
3. Поврежденный участок вырезал, концы зачистил и соединил через клеммники WAGO с пастой.
4. Коробку установил так, чтобы крышка была на одном уровне со стеной.
5. После проверки изоляции мегаомметром заштукатурил штробу.

Полку перенесли на 20 см правее — проверил детектором, там было безопасно.

Как найти проводку подручными материалами

За годы работы я собрал несколько лайфхаков, о которых редко знают обычные пользователи. Делюсь ими с вами:

• Метод радиоприемника. Включите АМ-радио на средних волнах и поднесите к стене. Над проводом под напряжением появится характерное потрескивание. Метод работает даже с обесточенной, но заземленной проводкой.
• Тест лампочкой. Если сомневаетесь в показаниях детектора, используйте энергосберегающую лампу — поднесите цоколем к стене. Над проводом под напряжением она может слабо светиться из-за наведенного поля.
• Правило первого отверстия. Всегда начинайте с пилотного отверстия диаметром 3 мм. Если попадете в провод, повреждения будут минимальными.

Безопасное сверление стен — это не везение, а соблюдение простых правил и использование правильных инструментов. Потратьте 10 минут на подготовку, чтобы не тратить потом часы и кучу денег на восстановление электропроводки. Помните: электричество не прощает ошибок, но их легко избежать, если действовать осознанно и методично.
