Во время ремонта часто приходится штробить и сверлить стены. Как при этом не повредить скрытый под штукатуркой кабель, разбираемся с Александром Смирновым, электриком компании «Мастер 007».
Профессиональные методы обнаружения: от простого к сложному
Индикаторная отвертка — начальный уровень диагностики
Простейший детектор скрытой проводки стоит всего 150-200 рублей, но его возможности крайне ограничены. Индикатор реагирует на электромагнитное поле проводника под напряжением на расстоянии 10-15 мм. При этом важно понимать: отвертка покажет только фазный провод, причем исключительно под нагрузкой.
Принцип работы основан на емкостной связи между телом человека и проводником. Когда вы касаетесь контактной площадки на торце отвертки, ваше тело становится частью измерительной цепи. Встроенный неоновый индикатор загорается при напряженности поля выше определенного порога — обычно это 90-100 В.

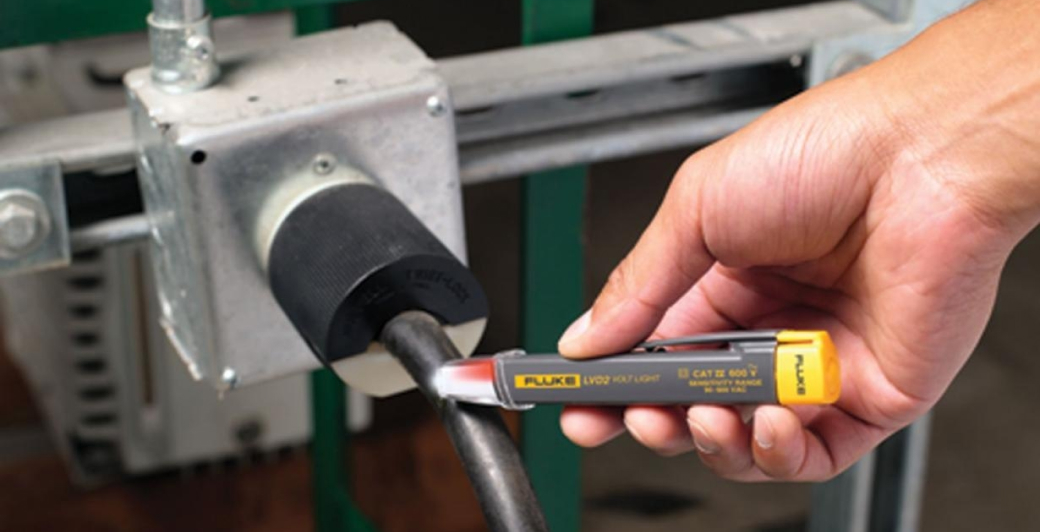

Бесконтактные детекторы напряжения — золотая середина
Современные бесконтактные указатели напряжения работают на частоте 50 Гц и способны обнаружить проводку на глубине до 30 мм. Профессиональные модели, такие как Fluke 1AC-II или DUSPOL analog, имеют регулировку чувствительности и звуковую индикацию.
Кейс мастера: почему новая проводка била током через выключенный автомат
Ситуация. В марте 2024 года меня вызвали в коттедж в Подмосковье. Хозяин делал ремонт в гостевой комнате на втором этаже и решил перенести розетку на 40 см левее. Отключил автомат этой линии, проверил индикатором — напряжения нет. Начал демонтировать розетку и получил ощутимый удар током. Проверил еще раз — индикатор молчит, мультиметр показывает 0 вольт, но при касании проводов голыми руками бьет током. Два электрика до меня развели руками и посоветовали менять всю проводку в доме. Хозяин был в панике — дом новый, проводке всего 3 года, вся медная, сечением 2,5 мм².
Как я проводил диагностику. Первое, что бросилось в глаза — розетка находилась на внешней стене дома, рядом проходил металлический кабель-канал с интернет-проводкой. Измерил напряжение между нулем розетки и заземлением — 0 вольт. Между фазой и заземлением — тоже 0. Но когда измерил ток короткого замыкания между фазным проводом и заземлением, амперметр показал 12 мА. Откуда ток без напряжения?

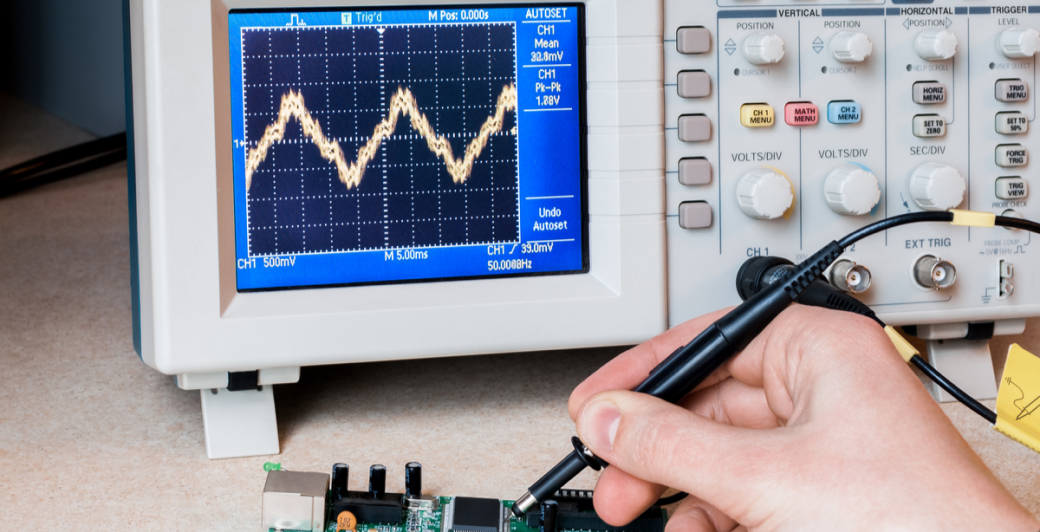

Взял осциллограф — и картина прояснилась. На фазном проводе были высокочастотные импульсы амплитудой 180 вольт с частотой около 30 кГц. Мультиметр их не видит — он измеряет среднеквадратичное значение на частоте 50 Гц, а на 30 кГц у него погрешность больше 90%. Индикаторная отвертка тоже не реагирует — она настроена на 50 Гц.
Стал искать источник помех. Прошел с портативным спектроанализатором по дому — сигнал усиливался при приближении к гаражу. В гараже обнаружил новенькую китайскую зарядную станцию для электромобиля мощностью 22 кВт. Импульсный преобразователь в ней работал как раз на частоте 30 кГц, а фильтр электромагнитных помех либо отсутствовал, либо был неисправен.
Решение проблемы. Проблема оказалась в паразитной емкостной связи. Кабель к розетке шел в одной штробе с питающим кабелем зарядной станции на протяжении 8 метров. При межжильной емкости 100 пФ/м общая емкость составила 800 пФ. На частоте 30 кГц емкостное сопротивление такого «конденсатора» — всего 6,6 кОм. Этого достаточно для протекания тока 27 мА — а это опасно для жизни! Что я сделал:
- Установил на вводе зарядной станции сетевой фильтр с подавлением синфазных помех 40 дБ на частоте 30 кГц.
- Дополнительно экранировал участок проблемной проводки алюминиевой фольгой с заземлением экрана — это дало еще 20 дБ подавления.
После модификации остаточные помехи снизились до 1,8 В — абсолютно безопасный уровень. На всю диагностику и устранение ушло 3 часа. Стоимость фильтра — 4500 рублей против 150 000 за полную замену проводки.
Детекторы скрытой проводки
Специализированные детекторы делятся на несколько типов:
- Электростатические. Улавливают переменное электрическое поле вокруг проводника. Они эффективны на глубине до 50 мм, но требуют, чтобы в сети было напряжение. Точность определения трассы — ±10 мм.
- Электромагнитные. Работают по принципу металлоискателя. Они обнаруживают любой металл в стене, включая обесточенные провода, арматуру, гвозди. Глубина обнаружения достигает 80 мм, но селективность низкая — прибор не отличит кабель от водопроводной трубы.
- Комбинированные. Сочетают оба метода и дополнительно могут определять деревянные балки и пластиковые трубы. Топовые модели, например, Bosch D-tect 200 C, создают двухмерную карту стены с точностью ±3 мм.
В сравнительной таблице наглядно видно, какой тип детектора лучше подойдет для обнаружения скрытой проводки:
|
Тип детектора |
Глубина обнаружения |
Точность |
Особенности |
|
Индикаторная отвертка |
10-15 мм |
±20 мм |
Только фаза под напряжением |
|
Бесконтактный указатель |
20-30 мм |
±15 мм |
Требует напряжения в сети |
|
Электростатический детектор |
40-50 мм |
±10 мм |
Точная трассировка под напряжением |
|
Электромагнитный детектор |
60-80 мм |
±5 мм |
Находит обесточенные провода |
|
Комбинированный сканер |
100-150 мм |
±3 мм |
Полная картина стены |
Тепловизор
Тепловизионная диагностика — это метод я взял на заметку несколько лет назад, и он кардинально изменил подход к поиску скрытых проблем. В чем суть: проводка под нагрузкой выделяет тепло, и это тепловое излучение проходит через штукатурку. Современные тепловизоры с разрешением матрицы 160×120 пикселей и температурной чувствительностью 0,1°C позволяют увидеть нагрев провода всего на 0,5-1°C выше температуры стены.
Особенно эффективен этот метод для поиска мест плохого контакта в распределительных коробках — они греются на 5-10°C сильнее и видны как яркие пятна на термограмме.
Народные методы: мифы и реальность
Радиоприемник. Старый добрый метод с радиоприемником действительно работает, но с оговорками. Настройте приемник на частоту 100 кГц (длинные волны) — на этой частоте хорошо слышны помехи от сети 50 Гц. При приближении к проводке появляется характерный гул с частотой 100 Гц.

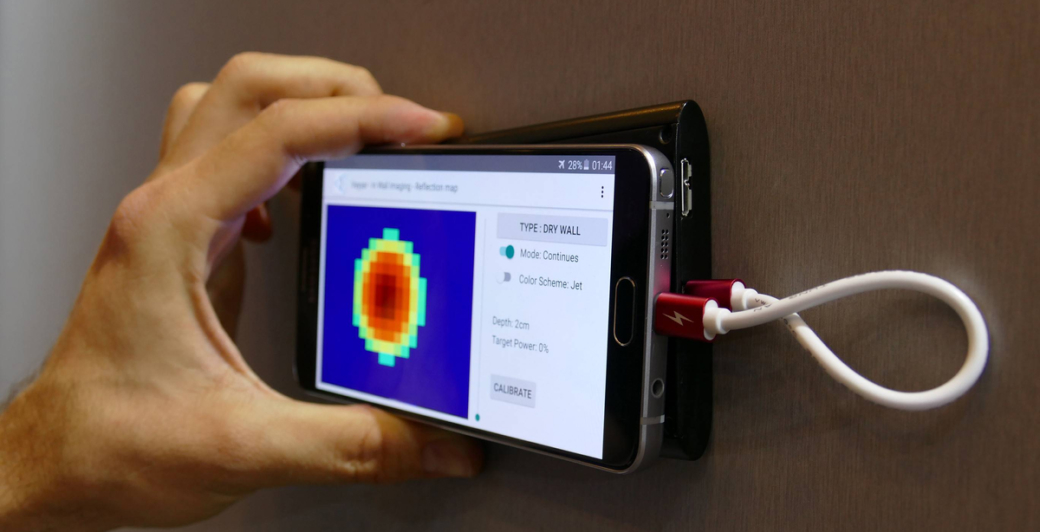

Смартфон. Магнитометр смартфона, изначально предназначенный для работы компаса, способен улавливать переменное магнитное поле вокруг проводника. Приложения типа «Metal Detector» или «EMF Detector» показывают изменение магнитного поля в микротеслах. При токе нагрузки 5А на расстоянии 20 мм от провода магнитная индукция составляет около 50 мкТл — это в 2-3 раза выше фонового уровня.
Ограничения метода: работает только при серьезной нагрузке (от 1 кВт), эффективная глубина обнаружения — не более 30 мм, высокая погрешность из-за влияния арматуры.
Кейс мастера: загадка мигающей люстры в сталинке
Ситуация. В январе 2024 года поступил вызов из квартиры в сталинском доме на Кутузовском проспекте. Хозяйка жаловалась, что после установки натяжного потолка в гостиной начала периодически мигать люстра, а через неделю вообще перестала включаться. Предыдущий электрик сказал, что нужно вскрывать весь потолок для поиска обрыва.
Как я проводил диагностику. Первым делом проверил напряжение на выключателе — фаза есть, но на люстре ее нет. Классический обрыв. Но где? Достал тепловизор и попросил хозяйку включать-выключать свет с интервалом в 5 секунд. Через минуту на экране проявилась тонкая теплая линия, идущая от выключателя, но обрывающаяся примерно в метре от люстры. Температура в месте обрыва была на 3°C выше — явный признак искрения или нагрева переходного сопротивления.
Взял профессиональный кабельный тестер. Подключил к проводу на выключателе и получил точное расстояние до обрыва — 4,7 метра. Сопоставив с тепловой картой, определил точку с погрешностью 5 см.
Решение проблемы. Провел ремонт так:
- Аккуратно сделал отверстие диаметром 60 мм в гипсокартоне натяжного потолка (благо, оно попало между профилями).
- Обнаружил старую алюминиевую проводку АППВ 2×2,5, которую кто-то когда-то нарастил медным проводом через скрутку. За 60 лет эксплуатации место соединения окислилось, а вибрация при монтаже потолка довершила дело — контакт полностью пропал.

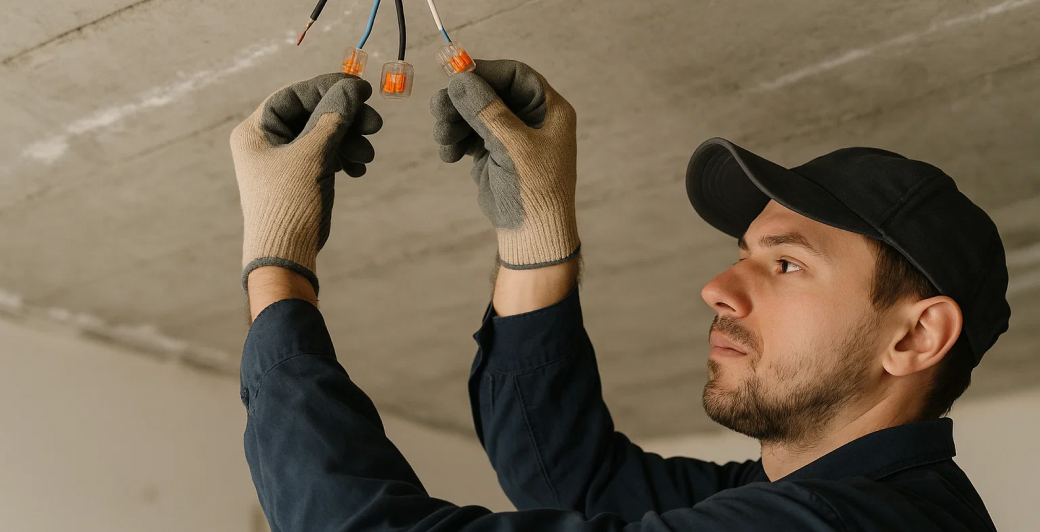

- Установил клеммную колодку WAGO 222 для соединения алюминия с медью, обработал контакты пастой КОНТАКТ-А, заизолировал термоусадкой.
Вся работа заняла 40 минут, включая диагностику. Натяжной потолок остался целым — отверстие закрыли декоративным точечным светильником.
Как соблюдать правила безопасности при поиске скрытой проводки
Работа с электропроводкой не прощает ошибок. Последствия пренебрежения техникой безопасности всегда печальны — от легких ожогов до смертельных случаев.
Основные правила:
- Всегда отключайте автомат перед началом работ, даже если «просто проверяете».
- Используйте индикатор напряжения до и после отключения автомата. Лучше сто раз перепроверить!
- При работе с детектором держите свободную руку в кармане — так ток не пойдет через сердце.
- Никогда не работайте в одиночку при поиске проводки под напряжением.
- В старых домах с системой TN-C (без заземления) риск поражения током выше в 3 раза ― учитывайте это.

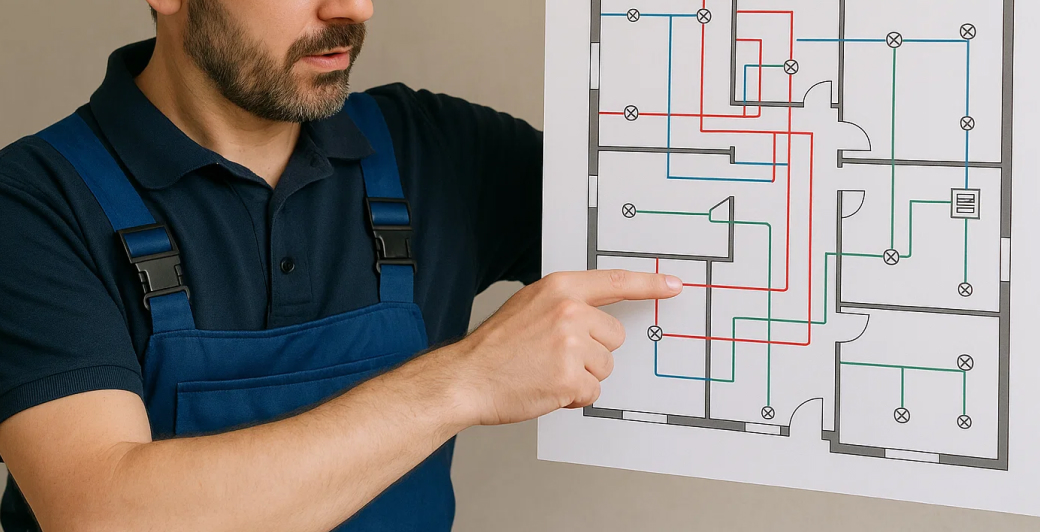

Как составить карту электропроводки квартиры
После обнаружения всех линий обязательно задокументируйте их расположение. Я рекомендую использовать следующий алгоритм:
- Сфотографируйте каждую стену с расстояния 2 метра.
- Отметьте трассы проводки ярким маркером прямо на фотографии.
- Измерьте расстояния от углов, пола и потолка до каждой линии.
- Создайте электронную схему в программе (хотя бы в Paint).
- Распечатайте и повесьте схему в электрощитке.
Такая карта сэкономит тысячи рублей и миллионы нервных клеток при следующем ремонте.
Поиск скрытой проводки — это решаемая техническая задача. Главное — выбрать правильный инструмент под конкретную ситуацию и соблюдать технику безопасности. Начните с простого бесконтактного детектора за 2-3 тысячи рублей — он закроет 80% бытовых задач. А если планируете серьезный ремонт, лучше один раз вызвать электрика с профессиональным оборудованием из команды «Мастер 007», чем потом устранять последствия поврежденного кабеля.
