Если в квартире мигает свет или бытовая техника работает со сбоями, возможно, напряжение в электросети нестабильно. Как узнать правду? Все просто ― измерить показатели в розетке мультиметром.
Вместе с электриком сервисного центра «Мастер 007» Сергеем Астровым разбираемся в том, как правильно измерить напряжение в розетке, какие ошибки допускают пользователи в ходе выполнения измерений, а также к чему приводит нестабильная работа электросети.
Почему важно знать показатели напряжения в электросети
Вопреки распространенному мнению о том, что в розетках всегда ровно 220 вольт, стандарт для российских электросетей допускает отклонение в пределах ±10%, то есть от 198 до 242 вольт. Но даже такие изменения негативно влияют на работу техники.
К чему они приводят:
- Повышенное напряжение сокращает срок службы электрических приборов. При 250-260 вольтах вместо положенных 220 лампочки перегорают в два раза быстрее, а микросхемы современной техники быстро ломаются.
- Пониженное напряжение тоже вызывает проблемы: холодильники и стиральные машины при 180-190 вольтах с трудом запускаются, двигатели техники перегреваются, так как работают на износ, сгорает обмотка.
Совет мастера: если вы подозреваете, что электросеть работает нестабильно ― сначала проверьте, как работают лампочки накаливания (если они у вас есть). Если они светят ярче, чем обычно ― напряжение повышено. Если тускло ― понижено. Еще один простой способ проверки ― зарядка смартфона. При повышенном напряжении корпус мобильного устройства при подключении к питанию нагревается сильнее обычного.
Выбираем подходящий мультиметр
Мультиметр ― это универсальный измерительный прибор, который выполняет функции вольтметра, амперметра и омметра. Для домашнего использования подойдет недорогая цифровая модель.
При выборе мультиметра учитывайте следующие характеристики:
- Диапазон измерения переменного напряжения ― до 250-300 В.
- Точность измерения ― погрешность не более 1-1,5%.
- Категория безопасности ― для бытовых измерений достаточно CAT II 300V.
- Желательно наличие функции автоматического определения диапазона.

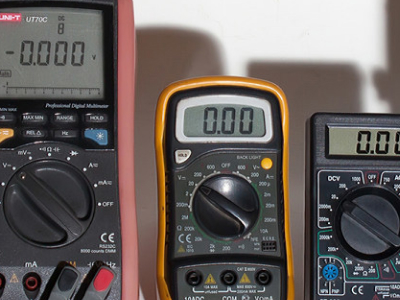

На рынке представлены разные типы мультиметров:
- Карманные ― компактны, недорого стоят, но не имеют расширенных функций и могут выдавать неточные показания.
- Стандартные бытовые ― стоят также достаточно дешево, подходят для проверки бытовых электросетей.
- Профессиональные ― высокоточные, обладают расширенным функционалом и повышенной защитой, но для бытовых условий излишни.
- True RMS ― измеряют действующее (среднеквадратичное) значение напряжения, что важно при работе с нелинейными нагрузками, такими как от импульсных блоков питания. Для обычных бытовых измерений не обязательны, но дают более точные результаты.
Совет мастера: не берите самые дешевые модели. Экономия в 200-300 рублей, когда прибор дает неточные показания, неуместна. Помните: хороший мультиметр прослужит вам десятилетиями при правильном использовании. Покупайте прибор в специализированных магазинах электротоваров, а не у сомнительных продавцов в интернете или с рук.
Готовимся к замерам: техника безопасности прежде всего
Прежде чем касаться щупами розетки, усвойте главное правило: электричество не прощает небрежности. Даже 220 В может быть смертельно опасно!
Основные правила безопасности:
- Используйте мультиметр с изолированными щупами и диэлектрическим корпусом.
- Держите прибор только сухими руками.
- При измерении стойте на сухом полу, желательно в обуви с резиновой подошвой.
- Держите щупы только за изолированные части.
- Не касайтесь металлических частей щупов во время измерения.
- Сначала подключите щупы к мультиметру, а затем к розетке.
- По окончании измерений сначала отсоедините щупы от розетки, затем от мультиметра.
Часто люди пренебрегают безопасностью, считая, что «всего лишь измеряют, а не чинят», и это первая ошибка. Вторая ― неправильная настройка прибора. Если выставить режим измерения сопротивления, а попытаться измерить напряжение, можно попросту сжечь мультиметр.
Как сделать измерения: пошаговая инструкция
Шаг 1. Настройте мультиметр
Переведите переключатель режимов в положение измерения переменного напряжения (обычно обозначается как «V~» или «VAC»). На большинстве бытовых мультиметров нужно выбрать диапазон измерения ― установите 250 или 300 В.
Если в приборе диапазон выбирается автоматически ― просто установите режим измерения переменного напряжения, и он сам определит, какие параметры выставить.

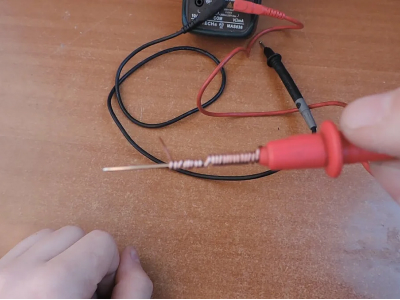

Шаг 2. Подготовьте щупы
Красный щуп подключите к гнезду, обозначенному «V» или «+», черный ― к гнезду «COM» или «-».
Убедитесь, что щупы надежно зафиксированы в гнездах мультиметра. Из-за плохого соединения контакты могут исказиться показания.

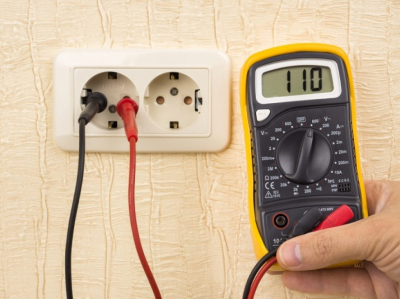

Шаг 3. Измерьте показания

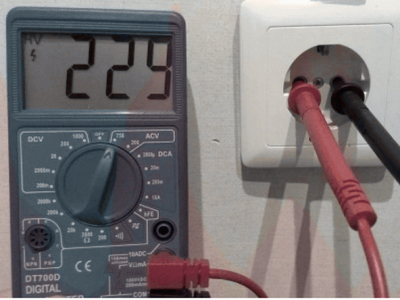

Вставьте красный щуп в правое гнездо розетки (фаза), а черный ― в левое (ноль). Если розетка с заземлением, можно также измерить напряжение между фазой и заземлением (центральный контакт), или между нулем и заземлением.
Держите мультиметр на безопасном расстоянии от розетки, а щупы вставляйте осторожно, но уверенно, чтобы контакт был хорошим.
Шаг 4. Зафиксируйте показания
Запишите показания. В идеале между фазой и нулем должно быть 220-230 В, между фазой и заземлением ― также 220-230 В, а между нулем и заземлением – близко к 0 В (допустимо до 2-3 В).
В некоторых приборах предусмотрена функция «HOLD», которая позволяет зафиксировать текущие показатели на экране. Это удобно в тех ситуациях, когда доступ к розетке затруднен и сложно одновременно держать щупы и смотреть на дисплей.
Кейс мастера: как я выяснил, почему у клиента перегорела вся техника
Ситуация
Ко мне обратился клиент. Он с семьей жил в новостройке на окраине города. За три месяца у них вышли из строя электрочайник, телевизор и микроволновая печь. Диагностика, которую провели по гарантии, показала, что причина неисправностей ― перенапряжение в сети.
При этом клиенты были уверены, что с проводкой в доме все в порядке, ведь здание новое. Поэтому решили обратиться непосредственно к электрику.
Диагностика
Я провел измерения мультиметром. В утренние часы напряжение было в норме ― 224-226 В. Однако вечером, когда большинство жильцов дома возвращалось с работы и включало бытовую технику, показатели неожиданно поднимались до 245-250 В.
Ещё интереснее стало, когда я измерил напряжение между нулем и заземлением ― там было почти 8 В, что указывает на проблемы с нулевым проводом.
Дополнительные замеры в разное время суток подтвердили: напряжение в сети плавало в диапазоне от 215 до 255 В.
Что я сделал

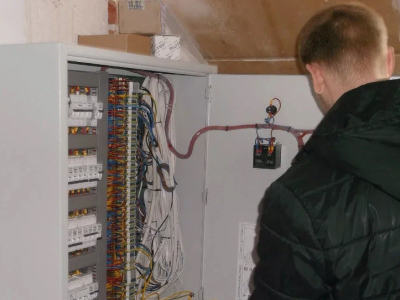

К сожалению, не в моей компетенции решать проблемы с общедомовой электропроводкой ― а причина крылась именно в ней. Плохой контакт в нулевой шине распределительного щита приводил к плавающему нулевому потенциалу и, как следствие, к нестабильной работе электросети.
Поэтому я составил акт о проведенных измерениях, указал, какие значения напряжения показывал мультиметр и в какое время. Затем клиент обратился в управляющую компанию, которая вызвала электрика. После ремонта распределительного щита ситуация стабилизировалось ― показатели были на уровне 225-230 В.
В качестве превентивной меры порекомендовал установить стабилизатор на ввод в квартиру, чтобы обезопасить бытовую технику от подобных проблем в дальнейшем.
Распространенные ошибки при измерениях

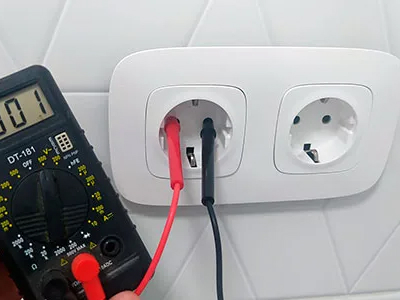

- Неправильный выбор режима. Новички часто устанавливают режим измерения постоянного напряжения (DC) вместо переменного (AC). В результате либо прибор ничего не показывает, либо значения искажаются.
- Ненадежный контакт щупов. Если прижимать щупы к контактам розетки недостаточно плотно, показания будут «прыгать».
- Игнорирование техники безопасности. Самая опасная ошибка ― браться за металлические части щупов или держать прибор влажными руками. Это может привести к поражению электрическим током.
- Измерение только в одной точке. Напряжение может различаться в разных розетках и в разное время суток. Для получения полной картины лучше провести несколько замеров ― утром, вечером и в разных электроточках.
- Неправильный выбор диапазона измерения. Если установить слишком низкий диапазон (например, 200В для сети 220В) ― это приведет к перегрузке прибора. Если установлен слишком высокий диапазон (например, 1000 В) ― прибор покажет неверные данные.
Совет мастера: чтобы максимально точно измерить показатели, оставьте мультиметр подключенным на 10-15 минут и периодически записывайте показания. Так, вы выявите кратковременные скачки, которые опасны для электроники. Существуют также специальные регистраторы напряжения, которые могут вести запись в течение нескольких дней ― их можно арендовать в специализированных компаниях для проведения длительного мониторинга.
Что означают результаты измерений
Интерпретировать показания мультиметра несложно, если знать нормативы:
- Норма: 220-230 В ±10% (198-242 В).
- Опасное превышение: выше 242 В.
- Опасное понижение: ниже 198 В.
- Напряжение между нулем и землей: в идеале до 2В.
- Между фазой и землей: должно быть равно напряжению между фазой и нулем (± 3В).
Интересный факт: в первой половине XX века в разных регионах России использовали различные стандарты напряжения ― 110 В, 127 В и 220 В. Единый стандарт 220 В установили только в 60-х годах прошлого века. В США до сих пор используют напряжение 110-120 В, поэтому большинство американских бытовых приборов несовместимы с российскими розетками ― для их использования требуются преобразователи.
Когда пора бить тревогу
Вот признаки серьезных проблем с электросетью:
- напряжение стабильно выше 242 В или ниже 198 В;
- сильные колебания (более ±15%) в течение дня;
- повышенные показатели между нулем и землей (более 5 В);
- разное напряжение в розетках в одном помещении (более 5 В разницы);
- заметные «просадки» напряжения при включении мощных приборов;
- самопроизвольное срабатывание УЗО или автоматов защиты;
- нагрев розеток или вилок приборов во время работы.
В таких случаях важно обратиться к квалифицированным электрикам. Попытки починить электросеть самостоятельно могут привести к короткому замыканию или даже пожару.

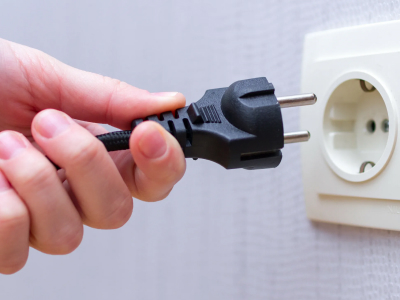

Совет мастера: если после измерений вы выяснили, что электросеть работает нестабильно ― до приезда специалиста отключите чувствительную электронику и технику, например, компьютеры, телевизоры. Осветительные приборы обычно более устойчивы к перепадам напряжения.
Какие меры предпринять, если напряжение нестабильно
Можно использовать несколько мер защиты.

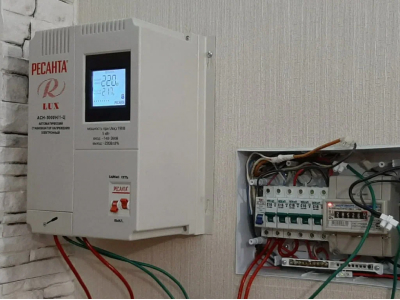

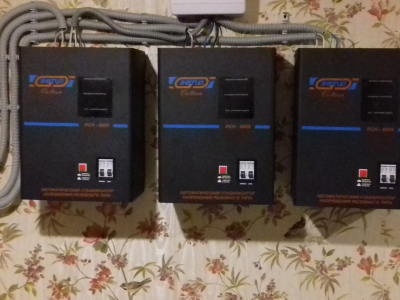

Для всей квартиры или дома установите стабилизатор напряжения на ввод. Можно приобрести:
- Релейные стабилизаторы ― самые доступные по цене приборы со ступенчатой регулировкой.
- Электромеханические модели ― плавно регулируются. В конструкции есть подвижные части, которые подвержены износу со временем.
- Электронные варианты ― усовершенствованные приборы с высокой скоростью реакции и плавной регулировкой.

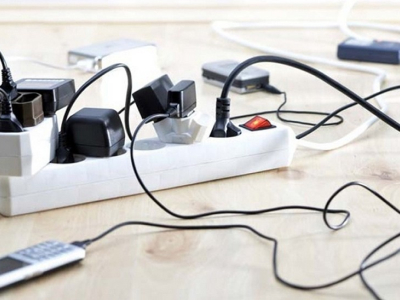

Для защиты отдельных устройств можно купить сетевые фильтры, которые защищают от перенапряжения. Если модель простая ― она будет отключать питание при значительном превышении показателей. В более продвинутых вариантах предусмотрена фильтрация помех и защита от импульсных скачков, например, во время молнии.

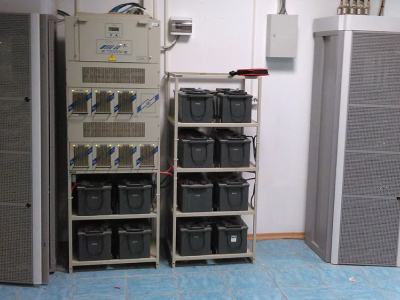

Для компьютеров и ноутбуков понадобятся источники бесперебойного питания с функцией стабилизации. Например:
- Line-Interactive ИБП ― гарантируют базовую защиту от колебаний напряжения.
- Online ИБП ― непрерывно преобразуют переменный ток в постоянный и обратно, в итоге качество выходного напряжения всегда идеальное вне зависимости от состояния сети.
Также можно купить реле напряжения ― устройства, отключающие питание при выходе напряжения за установленные пределы. Они устанавливаются в электрощит и контролируют напряжение на вводе, а также имеют настраиваемые пороги срабатывания и время задержки повторного включения.
Выбирать защиту нужно в зависимости от конкретной проблемы. Если у вас стабильно повышенное напряжение ― нужен понижающий стабилизатор. При частых скачках подойдет реле напряжения с автоматическим отключением.
Совет мастера: даже если вы установили стабилизатор на ввод, имеет смысл дополнительно защитить особо ценную технику с помощью индивидуальных устройств защиты. Принцип «многослойной обороны» срабатывает всегда ― он сводит риск поломки приборов к нулю. Для домашнего кинотеатра или игрового компьютера точно будет нелишним использовать качественный сетевой фильтр.
Не стоит забывать, что стабильное напряжение в розетке – это не только залог долгой службы бытовой техники, но и вопрос пожарной безопасности. Регулярные проверки с помощью мультиметра особенно важны перед подключением дорогостоящего оборудования и после любых работ с электропроводкой, будь то простая замена розетки или капитальный ремонт.
Совет мастера: электричество ― как вода: когда все работает нормально, мы его не замечаем. Но именно регулярная профилактика и проверка помогают избежать серьезных последствий. Как говорится: «Доверяй, но проверяй». Поэтому не стоит пренебрегать периодическими измерениями напряжения. Ну а если электросеть работает нестабильно ― вызывайте электрика, чтобы не допустить более сложных проблем.
